Hegesztési csatlakozású golyóscsap

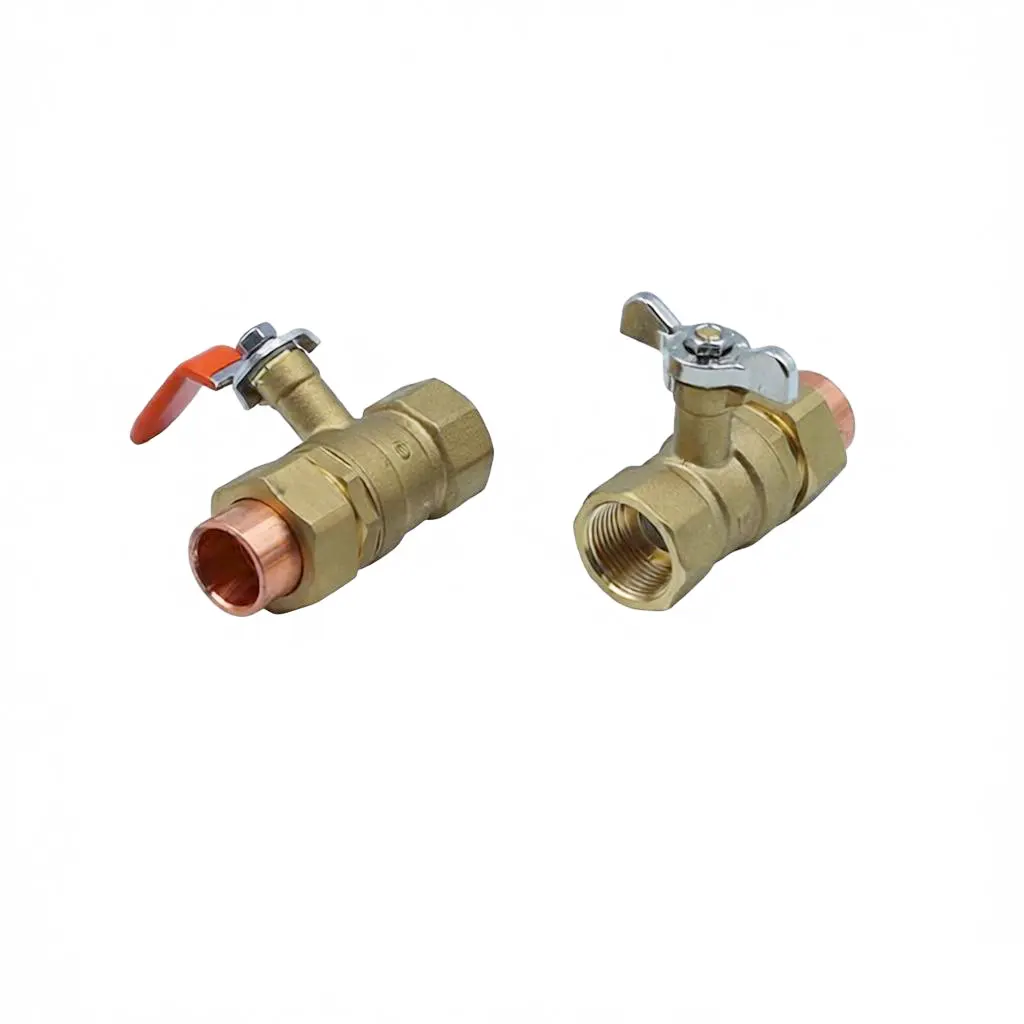

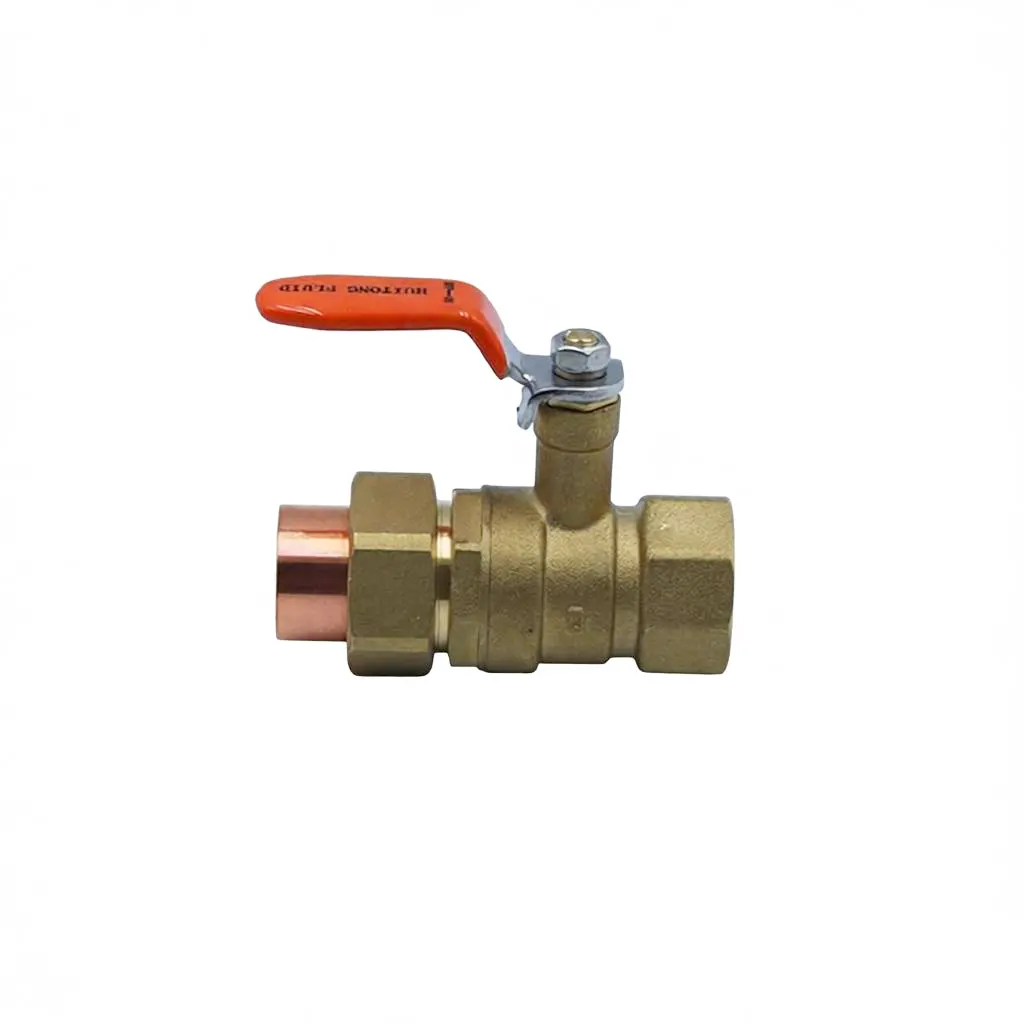

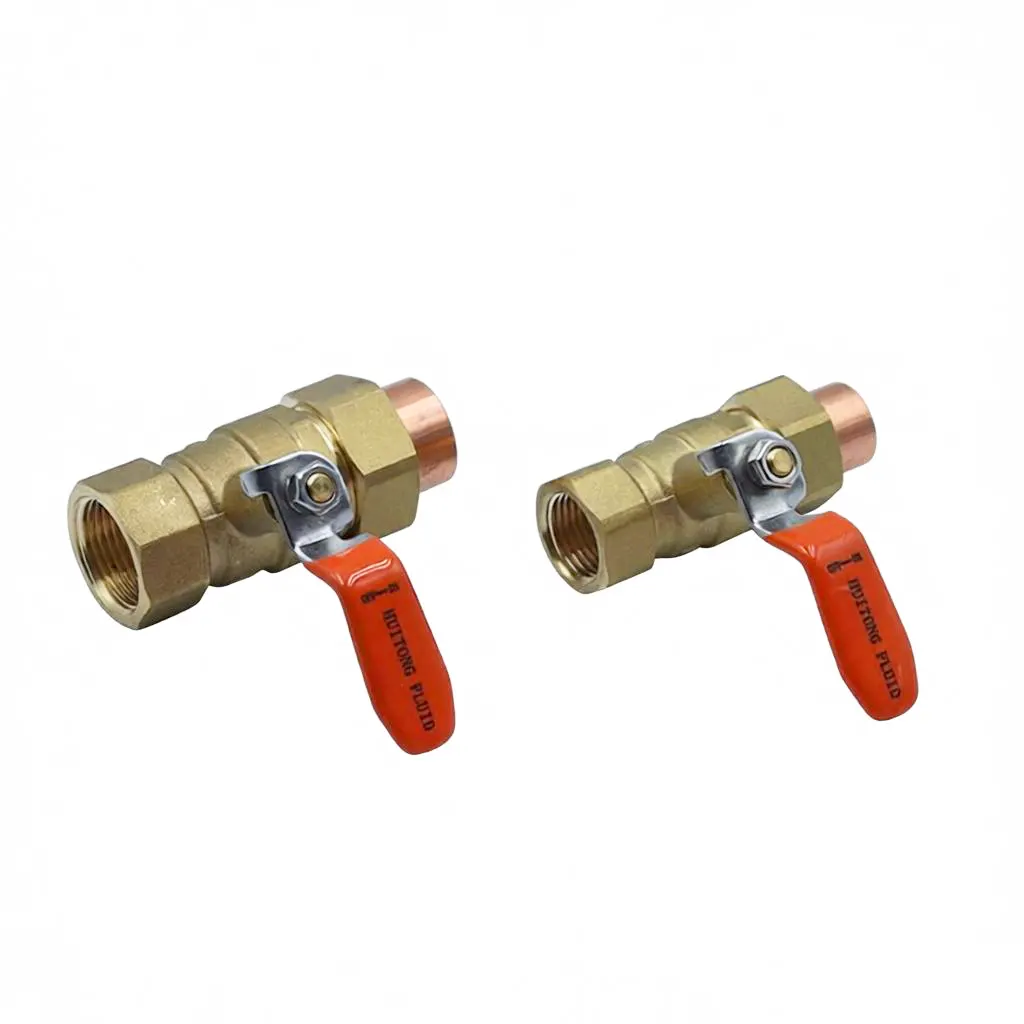

A Weld Connection Union Ball Valve egy egyedi kompozit típusú csővezeték-szabályozó szelep, amelyet a Huitong fejlesztett ki. Az egyoldalas meghosszabbított rézhegesztő hüvely tartósan keményforrasztva van, és összeforrasztott a rézcsővel, kiküszöbölve az elektrokémiai korróziót és a hosszú távú vibrációs szivárgást. A másik végén egy levehető hollandi anya található a könnyű szétszerelés és karbantartás érdekében vágás nélkül, amely tökéletesen integrálja a hegesztett csővezetékek hosszú távú stabilitását a hollandi szelepek kezelési kényelmével.

A szelepház vastagított, ólommentes kovácsolt sárgarézből készül, krómozott golyókkal és vastagított teflon kétrétegű tömítésekkel. A teljesen nyitott áramlási szerkezet csökkenti a keringő vízi utak veszteségét, a hólyaggátló szelepszár pedig alkalmas kazánokhoz és váltakozó víznyomás-ingadozásokhoz fűtési rendszerekben és padlófűtésben. A teljes szelepkészlet speciális minőség-ellenőrzésen esik át mind a hegesztési, mind a csatlakozási szerkezetek tekintetében. Többféle csőátmérőt lefed, és kereskedelmi és lakásdekorációs HVAC rézcsőrendszerekhez is elérhető, differenciált műszaki szelepként szolgálva, amely mind a kezdeti építési, mind a későbbi karbantartási igényeket kielégíti.

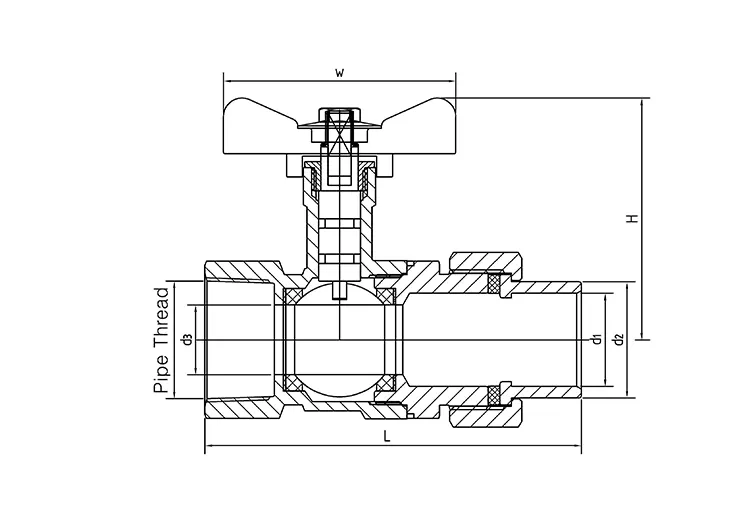

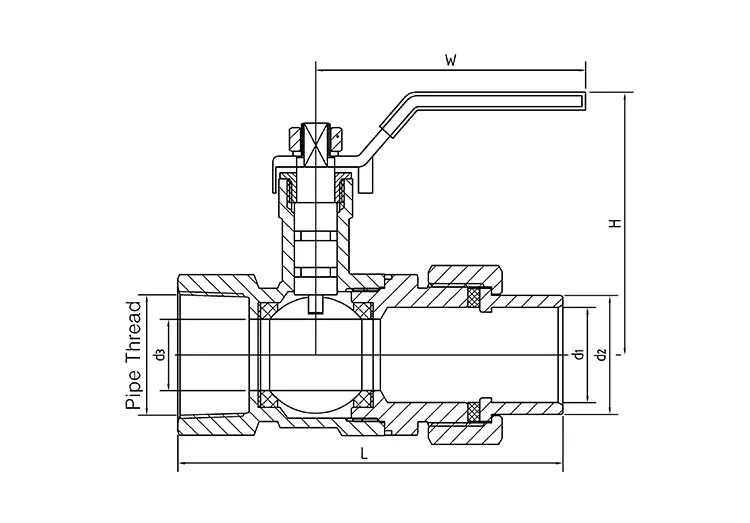

Műszaki paraméterek

Milyen előnyei vannak a szerkezeti tervezésnek?

1. Egyoldalas meghosszabbított réz keményforrasztó hüvely

A szeleptest az egyik oldalon meghosszabbított és integrált, a rézhegesztő vége pedig közvetlenül forrasztható a szabványos rézcsővel. A réz és a sárgaréz anyagok rendkívül kompatibilisek, és az ömlesztés után nincs rés, így teljesen elkerülhető az elektrokémiai korrózió és a vízszivárgási problémák, amelyeket a hosszú távú, magas hőmérsékletű vízkeringés okoz. Az alakítás után a csővezeték erős általános teljesítménnyel és kiváló rezgésállósággal rendelkezik.

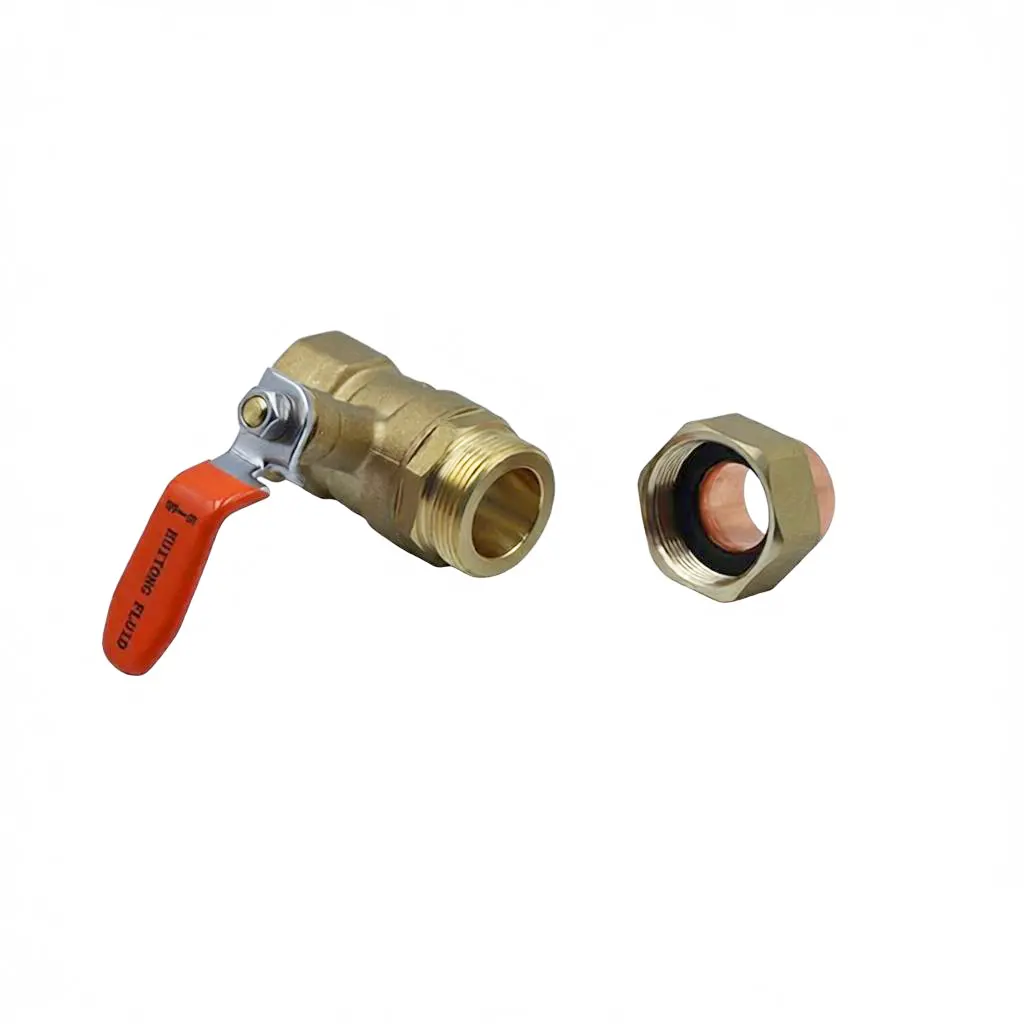

2. Külön típusú hollandi anya alkatrész a másik oldalon

A másik oldal levehető betétmenetes szerkezettel van felszerelve. A későbbi szelepcsere, a csővezeték tisztítása és a berendezés karbantartása során csak a hollandi anyát kell meglazítani a szelepház leválasztásához, anélkül, hogy az eredeti rézcsövet elvágnák vagy eldobnák. Ez jelentősen csökkenti a csőanyag-felhasználást és a helyszíni építési időt, valamint csökkenti a HVAC projekt hosszú távú üzemeltetési és karbantartási költségeit.

3. A kettős szerkezetek kiegészítik egymást a teljes ciklusú csővezeték tervezésben

A kezdeti építés során a hegesztővéget a csővezeték rögzítésének befejezésére használják, biztosítva a hosszú távú működést és a tömítési stabilitást. A későbbi karbantartás során a csatlakozási szerkezettel a gyors szét- és összeszerelés érhető el, ami nemcsak a teljesen hegesztett csővezetékek magas karbantartási költségét oldja meg, hanem kompenzálja a tiszta betétes golyóscsapok hiányosságait is, amelyek nem ellenállnak a hosszú távú magas hőmérsékleti rezgéseknek. Alkalmas hosszú távú HVAC cirkulációs rendszerekhez.

Termék részletek

1. Sűrített ólommentes DZR kovácsolás

A Weld Connection Union Ball Valve szeleptestét melegkovácsolási eljárással állítják elő. A szelep falvastagsága egyenletes, nyomástartó és repedésállósága jobb, mint a hagyományos öntött szeleptesteké. Az ólommentes anyag nem bocsát ki nehézfémeket, alkalmas háztartási víztisztításra és kereskedelmi fűtési vízellátásra. Nem hajlamos vízkőképződésre, rozsdásodásra vagy perforációra, még hosszan tartó, magas hőmérsékletű vízáramlás mellett sem.

2. Krómozott tömör golyó

A labda felülete precízen krómozott és polírozott, így kopásálló és vízkőmentes. A kétrétegű, vastagított teflon szelepülés mindkét oldalon szorosan illeszkedik, és nulla szivárgást képes fenntartani, függetlenül az előre vagy hátrafelé irányuló hideg- és melegvíz-áramlás hatásától. A fűtési rendszer és a kazán közötti hőmérséklet-különbségek okozta váltakozó víznyomás-változásokat egész nap elviseli.

3. Beépített kifújásgátló biztonsági szeleprúd

A szeleprúd alján egy határoló reteszelő szerkezet található, amely megerősíti a kazán indítása-leállítása vagy a szivattyú kapcsolása során keletkező pillanatnyi nagy nyomás ellen. Ez megakadályozza a szeleprúd kipattanását és a magas hőmérsékletű közeg kifröccsenését, ezáltal növelve a HVAC-berendezés általános üzembiztonsági együtthatóját.

Hogyan optimalizálható a HVAC rendszer vízszállítási hatékonysága?

1. Megszakítás nélküli, teljes átmérőjű áramlási csatornák: A szelepházon belül nincsenek fojtó kiemelkedések, így akadálymentesen sima vízáramlást tesz lehetővé. Ez megakadályozza az olyan problémákat, mint a padlófűtési rendszerek egyenetlen fűtése és a központi légkondicionáló hőcsere hatékonyságának csökkenése. Teljes mértékben megtartja a csővezeték tervezett áramlását, megtakarítva a berendezések energiafogyasztását.

2. Meghosszabbított, 90°-ban sima működtetésű fogantyú: A hosszú fogantyú típusú nyitó- és záró fogantyú finom működési nyomatékkal rendelkezik. Csak 90°-os elforgatásra van szükség a teljes nyitás és zárás kapcsolójának befejezéséhez. Még akkor is, ha a padlófűtés dobozok vagy a légkondicionáló géptermek szűk rekeszéibe szerelik, könnyen mozgatható anélkül, hogy a működés elakadna.

3. A hegesztett formájú csővezeték megjelenése szép: Az egyoldali hegesztésnek nincsenek extra szabaddá váló kötései. A csővezeték felülete sima és lapos, nincsenek benne rések a por és a vízkő felgyülemlésére. Ez csökkenti a csővezetékek tisztításának gyakoriságát, és alkalmas hosszú távú zárt üzemi környezetekre géptermekben és mennyezetekben.

Kettős szerkezetű, exkluzív osztályozott minőségellenőrzés

1. Kettős fém alapanyagok előspektrális szűrése az alapfelület hőmérsékletállóságának és korrózióvédelmének alapvető tulajdonságainak meghatározására: A sárgaréz szeleptestekhez és rézbevonatú hegesztőhüvelyekhez minden nyersanyag belépéskor spektrális vizsgálaton esik át, amely igazolja az ólommentességet, a magas hőmérsékleti ellenállást, a cinkveszteséget és a korróziógátlót. Ez biztosítja, hogy a forrásból elkerülhető az anyag hosszú távú, magas hőmérsékletű meghibásodásának kockázata.

2. Általános háromszintű alaptesztek a késztermékekre vonatkozóan, amelyek biztosítják, hogy minden alapvető teljesítmény megfelel a tárolási szabványoknak: Minden Weld Connection Union golyósszelepet teljes mértékben tesztelnek a héj víznyomásállóságán, buborékszerű szivárgásérzékelésen és tízezerszeres tartóssági teszten keresztül. A tömítési szivárgást és a kapcsolók elakadási hibáit kiszűrjük.

3. Differenciál kettős specifitású ellenőrzés, célzott hibaelhárítás kétféle szerkezet-specifikus hiba esetén: A rézbevonatú hegesztési végeken áthatoló hibák észlelése történik a hegesztési porozitás, a nem teljes hegesztés és a mikrorepedések ellenőrzésére; harapáspontossági és ismételt összeszerelési reteszelési teszteket végeznek a csatlakozási meneteknél, hogy megakadályozzák a csatlakozási és menetcsúszási problémákat, és egyidejűleg ellenőrizzék a hegesztővég és a csatlakozóvég minőségét.

4. Teljes tételkódolási nyomon követhetőség menedzsment, komplett mérnöki képesítési csomagok kiszállítása: Minden termék független kötegkóddal van gravírozva. A kovácsolásból, hegesztésből, feldolgozásból és tesztelésből származó összes folyamatadat állandóan archiválva van; minden egyes szállítmányhoz anyagspektrális jelentések, CE-megfelelőségi tanúsítványok és késztermék-hibaészlelési jelentések egyszerre biztosíthatók, megfelelve a HVAC-projektajánlattételre, a tengerentúli berendezések vámkezelésére és a projekt elfogadására vonatkozó összes felülvizsgálati szabványnak.

Átfogó ciklustámogató szolgáltatások

1. Többdimenziós HVAC speciális műszaki útmutató

A professzionális műszaki csapat egyedi megoldásokat tud nyújtani olyan kérdésekre, mint a rézcső keményforrasztási hőmérséklet-szabályozása, a hollandi anyák összeszerelési erejének beállítása, hideg és meleg csővezetékek nyomáspróbája, valamint hegesztési varratok és csatlakozási szivárgások hibaelhárítása. Ez lerövidíti a helyszíni üzembe helyezési ciklust.

2. 24 órás online értékesítés utáni válasz

Kínáljon többnyelvű online konzultációt központi légkondicionáló és kazánfűtési projektek külföldi és belföldi vásárlói számára. Gyorsan kezelheti az összeszerelési kérdéseket, a kompatibilitási problémákat és az értékesítés utáni hibák bejelentését, függetlenül az időbeli eltérésektől.

3. Testreszabott támogatási csomagok nagy fűtési projektekhez

A kötegelt központi fűtési és kereskedelmi központi klímaberendezések megrendeléséhez a csővezeték elrendezése alapján személyre szabott kiválasztási és illeszkedési terveket lehet biztosítani. Az eredeti gyári hollandi anyák, tömítőszelepülékek és réz hegesztőhüvelyek cserealkatrészeinek hosszú távú stabil ellátása biztosítja a projekt karbantartásához szükséges alkatrészellátást hosszú éveken keresztül.

4. 12 hónapos gyári eredeti teljes gépi garancia

Minden egyesített hegesztésű golyóscsapra egységesen 12 hónapos garancia vonatkozik. Normál fűtési és hűtési keringtetési körülmények között az olyan problémák, mint a hegesztési varrat repedés, a csatlakozási szivárgás és a nyersanyagok és a gyártási folyamatok által okozott tömítési hibák, javíthatók, és a cserealkatrészek ingyenesen biztosíthatók.

Alkalmazásmérnöki forgatókönyvek

1. Kereskedelmi központi légkondicionáló keringető rézcsőrendszer

Ez a rendszer alkalmas a fő egység és a véghőcserélő leágazó körök összekapcsolására. A hegesztővéget a gépterem főcsövére rögzítik, a menetes végét pedig a végberendezéshez. A jövőben az egység karbantartása után nincs szükség a fővezeték átvágására, ami jelentősen csökkenti a központi légkondicionáló karbantartásának leállási idejét.

2. Lakossági központi padlófűtéses rendszer

Az épület fővezetéke hegesztési technológiát alkalmaz, hogy egész évben stabil fűtést biztosítson. Az egyes háztartások leágazó áramkörei menetes szerkezetekkel vannak felszerelve. Az egyes háztartási vezetékek felújításakor, javításakor azok külön-külön szét- és összeszerelhetők anélkül, hogy az egész épület fűtési cirkulációját befolyásolnák.

3. Kereskedelmi melegvíz bojler bemeneti és kimeneti csőrendszer

Ez egy speciális csőrendszer ipari és kereskedelmi melegvíz bojlerekhez. Ellenáll a víznyomás ingadozásának a kazán indítása és leállítása során. A hegesztővég a kazántesthez van illesztve a beépítéshez, a menetes szerkezet pedig kényelmes a kazán rendszeres tisztításához, karbantartásához, valamint a szűrők és csővezetékek cseréjéhez.

4. Nagy kereskedelmi víztisztító és vízellátó rézcsőrendszer

Ezt a rendszert a bevásárlóközpontokban és szállodákban központi víztisztításra és keringtetésre használják. A szeleptest ólommentes kovácsolásból készül, amely megfelel az ivóvízbiztonsági szabványoknak. A hegesztett csőrendszer rendezett és higiénikus, a menetes szerkezet pedig kényelmes a víztisztító szűrők és csővezetékek későbbi karbantartásához és cseréjéhez.

GYIK

K: A teljesen hegesztett golyóscsapokhoz képest milyen előnyei vannak a félig hegesztett és félcsatlakozásos típusú szelepeknek?

V: Ha egy teljesen hegesztett golyóscsap elromlik, a rézcső teljes szakaszát le kell vágni, és újra hegeszteni kell. Ez a folyamat magas anyag- és munkaköltséggel, valamint hosszú állásidővel jár. Ennek a terméknek a csatlakozóvége lehetővé teszi a szeleptest szétszerelését anélkül, hogy megsérülne, miközben megőrzi az eredeti hegesztett rézcsövet. A szelep egyszerű cseréjével helyreállítható a csővezeték működése, jelentősen csökkentve a HVAC projektek későbbi karbantartásához szükséges anyag- és időveszteséget. Alkalmas kereskedelmi és központi fűtési projektekhez, amelyek rendszeres karbantartást igényelnek.

K: A karimás szerkezet többszöri szét- és összeszerelése után a tömítési teljesítmény gyorsan romlik?

V: A Weld Connection Union golyósszelep megvastagított és kopásálló PTFE tömítőtömítéssel van felszerelve. A szabványos karimás menet szétszerelési tűrése ésszerű, és a tömítési teljesítmény nem csökken jelentősen 10 szabványos szétszerelésen belül. Ha ismételt szétszerelés után enyhe szivárgás tapasztalható, csak az eredeti gyári tömítőtömítést kell kicserélni a szivárgásmentesség helyreállításához. Nincs szükség a teljes szelep cseréjére.

K: A keskeny dobozban a kiterjesztett fogantyú működését blokkolja a szigetelő pamut?

V: A kiterjesztett fogantyú kifelé nyúlik, hogy lefedje a működési területet. A szelepház főteste teljesen be tudja zárni a szigetelő pamutot, csak a fogantyú szabadul. Ez nem fogja megzavarni a csővezeték szigetelési szerkezetét. A 90°-os rövid löketű billenőkapcsoló lehetővé teszi a könnyű nyitást és zárást keskeny és zárt dobozban, akadálymentesen és erőfeszítés nélkül.
