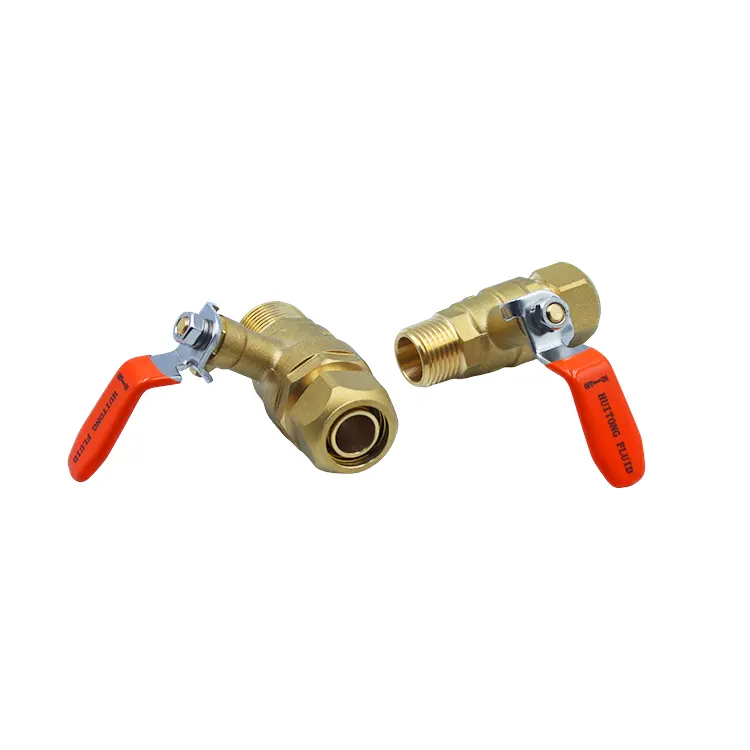

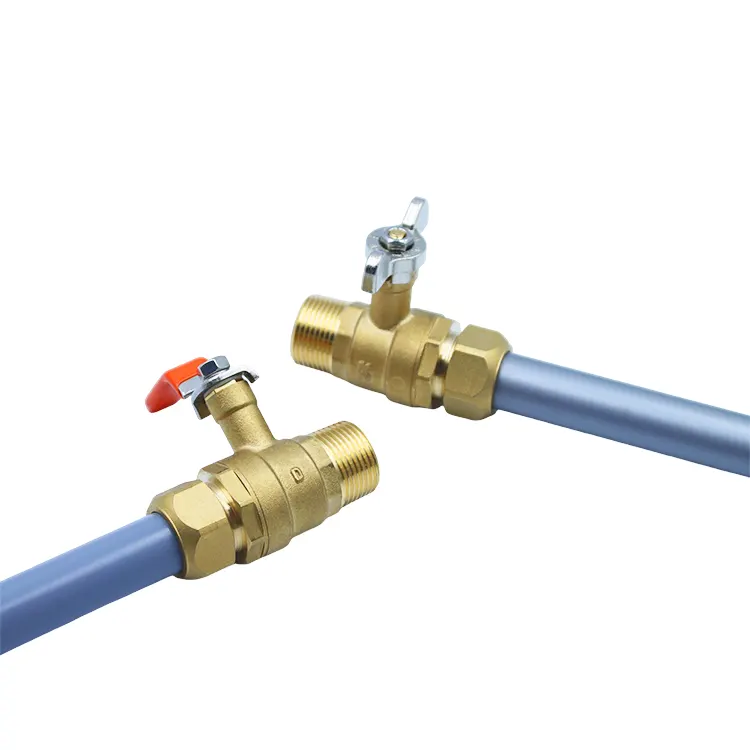

Külső menetes, kétállású, kompressziós sárgaréz golyóscsap kazáncsövekhez

A legtöbb szokásos kazán golyóscsapnak a piacon három fő műszaki problémája van: bonyolult hegesztési folyamat, az egység vibrációja és elmozdulása, valamint a hosszú távú, magas hőmérsékletű vízkőképződés és szivárgás. Ez az apa menetes, kétállású, kompressziós sárgaréz golyóscsap a kazáncsövekhez a mi célzott kutatási és fejlesztési termékünk. Külső menetet + dupla aljzatú kétvégű kompozit interfészt alkalmaz, így nincs szükség rézcső hegesztésre; mechanikus kétállású végfogantyúval kombinálva szerkezeti szempontból ellensúlyozza a berendezés folyamatos vibrációja okozta szelepeltolást; a kovácsolt DZR sárgaréz és sűrített fluor műanyag tömítő kombináció ellenáll a kazán hosszú távú magas hőmérsékletű vízkőkorróziójának, a teljes átmérőjű áramlási út csökkenti a vízkeringési ellenállást, és a kompakt test alkalmas keskeny berendezési szekrényekhez.

Műszaki paraméterek

Kompozit kétvégű interfész

1. Szabványos precíziós külső menetes vége: A szeleptest vége precízen CNC-esztergált univerzális külső menettel, amely közvetlenül csatlakozhat a gázkazánok és a formahőmérsékletű gépek eredeti felszerelési interfészeihez. Nincs szükség további szűkítő csatlakozók vásárlására, ami csökkenti a csővezeték csatlakozási csomópontjait, és egyben csökkenti a tartozékok beszerzési költségeit és a szivárgás kockázatát. Alkalmas szabványos komplett gépi kötegelt összeszerelésre.

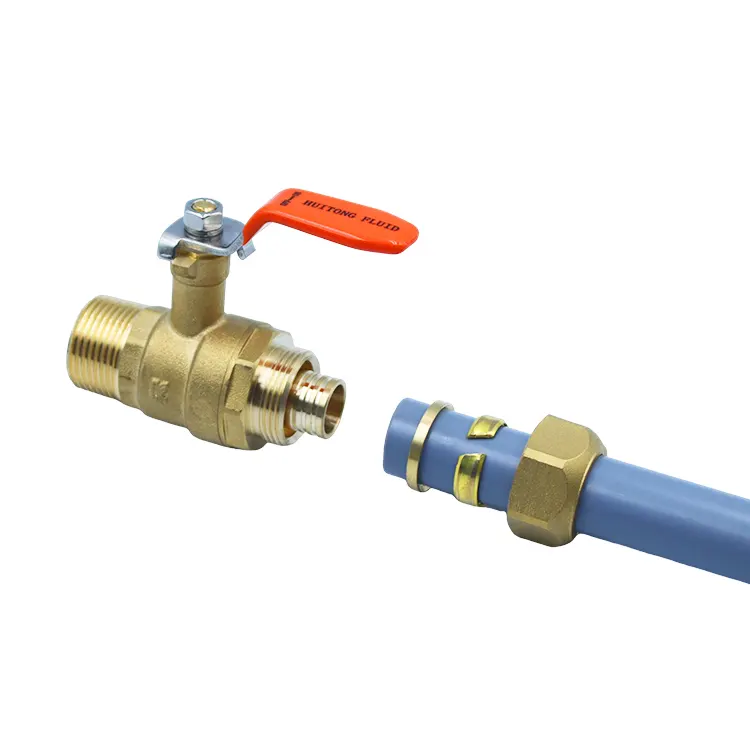

2. Kettős érvéghüvelyes reteszelő szerkezet: A másik vége kétrétegű, kettős érvéghüvelyes komponenssel van felszerelve. A laposra vágott rézcső behelyezése és az anya meghúzása után szilárdan rögzíthető. Nincs szükség hegesztőgépre, forrasztásra vagy hűtési folyamatra. Egyetlen személy gyorsan befejezheti a csővezeték összeszerelését. Ez jelentősen javítja a kazán gyártósorának összeszerelési hatásfokát, és kiküszöböli a csőanyagok hegesztés közbeni magas hőmérsékleti károsodásának veszélyét.

3. Többféle fémcsővel kompatibilis: Az apa menetes, kétállású, kompressziós sárgaréz golyóscsap kazáncsövekhez alkalmas kazánokban használt általános rézcsövekhez és műszerekhez használt rozsdamentes acélcsövekhez. Az érvéghüvely anyáját meg lehet lazítani, így a cső sérülése nélkül szétszerelhető. A berendezés karbantartása vagy a cső módosítása során a szelep és a cső újra felhasználható. A hosszú távú kötegegyeztetés folyamatosan csökkentheti a mérnöki üzemeltetési és karbantartási anyagköltségeket.

Kétállású végállászáró fogantyú

1. Mechanikus kétállású reteszelő mechanizmus: A korlátlan helyzetű hagyományos fogantyútól eltérően a kétállású, kétállású kompressziós sárgaréz golyóscsap független reteszelő mechanizmussal van felszerelve. Átkapcsolás után teljesen nyitott vagy teljesen zárt helyzetben rögzíthető. A kazánszivattyú és a ventilátor folyamatos rezgése miatt nem fog lassan félig nyitott állapotba csúszni, így megszűnik a félig nyitott szivárgás és az elégtelen fűtési hatásfok problémája.

2. A rezgéscsillapító szerkezet 10 000-szeres szimulációs teszten esett át különféle munkakörülmények között: A gyár speciális szimulációs teszteket végez a kazán 24 órás folyamatos rezgési körülményei között a tartósság ellenőrzése céljából. A határoló reteszelő mechanizmus harapási ereje egyenletes és stabil. Az egész éven át tartó, szünetmentes fűtési rendszerben történő használat esetén sem következik be a helyzet lazulása, biztosítva a vízáramlási állapot hosszú távú szabályozhatóságát.

3. 90°-os rövid löketű működés: A fogantyúnak csak 90°-kal kell elforgatnia nyitáshoz és záráshoz. A műveleti erő kíméletes. Még ha a mély és keskeny kazánházba szerelik is, akkor sem kell nagy üzemi helyet foglalni. A napi ellenőrzés és a vízút kapcsolási műveletek kényelmesek és egyszerűek.

Magas hőmérséklet- és vízkőálló szelepháztömítés

1. Öntött DZR ólommentes sárgaréz alapanyag: A cink-eltávolító sárgaréz integrált melegkovácsolási eljárása, amelynek anyagsűrűsége messze meghaladja a présöntött szeleptestekét. Kevésbé hajlamos oxidációra és vízkőképződésre a kazános meleg és hideg ciklusú melegvíz hosszú távú szállítása során, és nem bocsát ki nehézfémeket a keringő közeg szennyezésére, megfelel a háztartási fűtésre és az ipari hőcserélő berendezések vízhasználatára vonatkozó biztonsági előírásoknak.

2. Krómozott lebegő golyó + vastagított PTFE szelepülék: A golyó felülete kemény krómozott, és sűrített fluor polimer tömítő ülékkel párosul. Szorosan lezárja mind az előre, mind a hátrameneti vízáramlást, megbirkózik a kazán gyakori indítása által okozott váltakozó víznyomás hatásával. A hosszú távú használat során nem keményedik meg és nem szivárog ki a víz, ami csökkenti a berendezés leállításának és karbantartásának gyakoriságát.

3. Kifújásgátló megerősített szelepszár: A szelepszár alján egy további határoló és leválásgátló szerkezet található, hogy megerősítse a kialakítást a pillanatnyi magas nyomásra a kazán víziútjának indítása és leállítása során, elkerülve a szelepszár kipattanását és a víz vagy forró olaj és forró víz fröccsenését, növelve a kazán egész gépének üzembiztonsági együtthatóját.

Teljes furatú kompakt áramlási csatorna kialakítás

1. Egyenes átvezetés holttér nélkül, nagy áramlási üreg: A belső térben nincsenek fojtó kiemelkedések vagy felhalmozódások, ami alacsony hőveszteséget eredményez a melegvíz keringtetése során. Nem lesz probléma a csővezeték elégtelen nyomáseséséből vagy a kazán hőtermelésének csillapításából, ami biztosítja a hőcserélő egység és a formahőmérséklet gép stabil hőmérsékletszabályozó hatását.

2. Kompakt és könnyű általános kialakítás: A kazáncsövekhez való külső menetes, kétállású, kompressziós sárgaréz golyóscsap kis össztérfogatú, és nem foglal el extra helyet a berendezésen belül, így a kazángyártók számára kényelmessé válik a szekrény vezetékelrendezésének szabványosítása. Nincs szükség a berendezés héjának kiszélesítésére egyedül a szelephez, és az egész gép gyártási anyagköltségét szabályozni tudja.

3. Többféle csőátmérő teljes lefedettsége: A patronok és menetek különböző méretűek, lefedik a piacon lévő kis- és közepes méretű gázkazánok, hőcserélő állomások és formahőmérsékletű gépek fő csőspecifikációit. A berendezésgyártók előre kötegelt előkészítést tehetnek, leegyszerűsítve az alkatrészbeszerzési kategóriák kezelését.

Kazán csőszerelvények Exkluzív minőségellenőrző rendszer

1. A nyersanyagok beültetés előtti spektrális elemzése: A gyárba érkező összes sárgaréz tuskón spektrális összetételelemzést végeznek az ólomtartalom, a magas hőmérséklettel szembeni ellenállás és a cinkveszteség elleni magindikátorok ellenőrzésére. A kifogásolható anyagokat tartalmazó tuskó kiküszöbölhető, így elkerülhető a szelepház korróziója és repedése a hosszú távú, magas hőmérsékleti körülmények között nyersanyagszinten.

2. 100%-os végtermék hármas alaptesztje: A kazáncsövezés minden külső menetes, kompressziós sárgaréz golyósszelepe átmegy a héj víznyomás-szilárdsági tesztjén, a buborékos légtömörség-érzékelésen és a tízezerszeres nyitási és zárási tartóssági teszten. Minden alapvető tömítési, nyomástartó és kopásállósági teljesítménynek meg kell felelnie a szabványoknak a raktározás előtt.

3. Különleges kazán működési feltételek Háromszoros ellenőrzés: További külön vizsgálatokat végeznek a külső menet bekötési pontosságára, a dupla hüvely szorító reteszelő erejére és a kettős pozíció határérték eltolódás elleni szilárdságára, hogy szimulálják a kazán valós működési feltételeit hosszú távú vibráció mellett. Ez kifejezetten a fűtőberendezések csőrendszereiben gyakran előforduló csőanyag-csúszással és tömítésszivárgással kapcsolatos problémákra vonatkozik.

4. Teljes kötegkódolási nyomon követhetőség menedzsment: Minden termékhez exkluzív kötegkód van gravírozva. A kovácsolás, feldolgozás és tesztelés folyamatadatait a teljes nyomon követhetőség érdekében állandóan archiváljuk. Minden szállítmányhoz egyidejűleg biztosítunk egy rézanyag-vizsgálati jelentést, CE-megfelelőségi tanúsítványt és teljes termékminőség-ellenőrzési dokumentumokat, hogy megfeleljenek a fűtőberendezések különböző országokba történő importálására, valamint a mérnöki projektek projektek elfogadására és ajánlattételére vonatkozó követelményeknek.

Egyablakos eredeti berendezésgyártó (OEM) támogatási szolgáltatások

1. Teljes megfelelőségi minősítés szállítása: Tömeges beszerzési rendeléseknél az anyagjelentések papír- és elektronikus változata, CE-tanúsítvány és gyári ellenőrzési jelentések egyidejűleg is biztosíthatók. Az anyagok teljesek és szabványosak, így nincs szükség további harmadik fél által végzett tesztelésre. Hatékony vámáru-nyilatkozat és tengerentúli projekt-nyilvántartás teljesíthető a berendezésekhez.

2. Exkluzív műszaki útmutatás a fűtési csővezetékekhez: A kazántartozékok szerelvényeire szakosodott professzionális műszaki csapat személyre szabott útmutatást tud nyújtani a kettős szétrobbanású rézcső összeszerelési specifikációival, a kazánok általános vízi úthibakeresésével, valamint a tömítési és szivárgási hibák speciális hibaelhárításával kapcsolatban. Ez lerövidíti a berendezés hibakeresési ciklusát az ügyfelek számára.

3. Gyors online értékesítés utáni válasz több nyelven: Többnyelvű online konzultációs szolgáltatások nyújtása globális kazánberendezés-gyártók és fűtési projektek vállalkozói számára. Egyedi csővezeték adaptációs megoldások biztosíthatók nagyméretű hőcserélő állomásokhoz és kazán komplett géprendelésekhez. Eredeti gyári cseretömítések és repesztőgyűrűk hosszú távú stabil ellátása is elérhető.

4. 12 hónapos OEM-garancia a teljes gépre: A kazáncsövekhez készült teljes dupla menetes, kompressziós sárgaréz golyósszelep sorozat egységesen 12 hónapos garanciát biztosít. Normál kazán hideg és meleg keringetési körülmények között az olyan problémák, mint az anyaggal és a gyártási folyamattal kapcsolatos szivárgás, a korlátok meghibásodása és a repedési gyűrű meglazulása, mind támogathatók ingyenes műszaki javítással és alkatrészcserével.

GYIK

K: Milyen speciális vizsgálatokat végeztek a kazánberendezés rezgési viszonyaira a hagyományos gömbcsapokhoz képest?

V: A víznyomás, a légtömörség, valamint a nyitás és zárás tartósságának három általános tesztje mellett három speciális tesztet adtunk hozzá a kazánokhoz: a külső menet pontosságának illesztési tesztje, a duplahüvelyes szorító leválásgátló cső szilárdsági tesztje és a kettős pozíciójú rezgésmentességi határérték tartóssági tesztje. Ezek a tesztek teljes mértékben szimulálják a kazán valós 24 órás vibrációs működési feltételeit, már a kezdetektől megelőzve a fűtőberendezések kétféle gyakori hibáját - a csőcsúszást és a tömítés szivárgását.

K: Milyen fűtő- és fűtőberendezéshez illik az apa menetes, kétállású kompressziós sárgaréz golyósszelep?

V: Széles körben alkalmazható gáztüzelésű melegvíz-kazánokhoz, elektromos fűtésű fűtőkemencékhez, lemezes hőcserélő állomásokhoz, valamint formahőmérsékletű gépek hideg és meleg keringető csővezetékeihez. A szeleptest az ipari szabványnak megfelelő univerzális külső meneteket alkalmaz, és nincs szükség további szűkítő kötésekre. Közvetlenül csatlakozhat a legtöbb kazán főegységének eredeti gyári interfészéhez. A többcsatlakozós specifikációk lefedik a piacon kapható főbb rézcsövek átmérőit, és az egész gép erősen kompatibilis.

K: A dupla érvéghüvelyes csatlakozású rézcső sérülés nélkül szétszedhető és a későbbi kazánellenőrzés és felújítás során újra felhasználható?

V: Sérülés és újrahasználat nélkül szétszerelhető. Az érvéghüvely záróanyájának meglazításával a rézcső simán eltávolítható. A cső anyaga nem szenved kompressziós deformációt, repedést vagy deformációt. Az ép szelep és a rézcső újra összeszerelhető és újra használható. A hosszú távú tétel-illesztés folyamatosan csökkentheti a kazánberendezések karbantartási anyagainak beszerzési költségeit.

K: A kazánház zárt és zárt belsejében ezt a szelepműködtető fogantyút elzárja a szigetelőréteg és a berendezés fémlemeze, és nem lehet működtetni?

V: A szeleptest általános szerkezete kompakt. A 90°-os, rövid löketű nyitott fogantyú nem igényel nagy működési távolságot. A standard zárt kazánszekrényben lefoglalt hely könnyedén elvégezheti a forgásszabályozást, és nem lesz olyan helyzet, amikor a fogantyú elakad, megerőltető a művelet, vagy a vízút nem váltható. Kompatibilis az egész gép szabványos szekrénykialakításával.
