Apa menetes sárgaréz golyóscsap pillangós fogantyúval

A piacon kapható hagyományos golyóscsapok kerek fogantyúkkal rendelkeznek, amelyek kiállóak és túl keskenyek ahhoz, hogy keskeny csővezetékekben működjenek. A hegesztési típusú kötések összeszerelése nehézkes, és nagy a szivárgásveszély. Ez az apa menetes sárgaréz golyóscsap pillangós fogantyúval pontosan képes kezelni az iparág fájdalmas pontjait. A termék egyrészes kovácsolt ólommentes horganyzásgátló sárgaréz anyagból készül, egyik oldalán szabványos külső menettel, amely kompatibilis a szokásos csőidomokkal, másik oldalán dupla karimás szerkezettel, amely hegesztés nélkül tudja reteszelni a rézcsövet; a lapos pillangó alakú vékony fogantyú jelentősen csökkenti az elfoglalt helyet, lehetővé téve a könnyű 90 fokos nyitást és zárást rejtett falakban, keskeny szekrényekben és csővezeték-rendszerekben.

A belső krómozott gömbtest egy vastagított PTFE tömítőfékkel van párosítva, így biztosítva a szivárgásmentességet mind a hideg, mind a melegvízellátás irányában. A teljes átmérőjű áramlási út csökkenti a víznyomásveszteséget, a kifújásgátló szelepszár pedig kompatibilis a napi víznyomás-ingadozásokkal. A teljes szelepkészlet teljes dimenziós szabványos minőségellenőrzésen esik át a gyár elhagyásakor, amely több csőátmérőre vonatkozik, és háromféle beszerzési forgatókönyvre alkalmas: lakberendezési kiskereskedelem, kis méretű fűtési projektek és könnyű ipari cirkulációs csővezetékek. Ez egy univerzális csővezeték-szabályozó szelep, amely egyesíti az egyszerű telepítést, a használat stabilitását és a költségszabályozást.

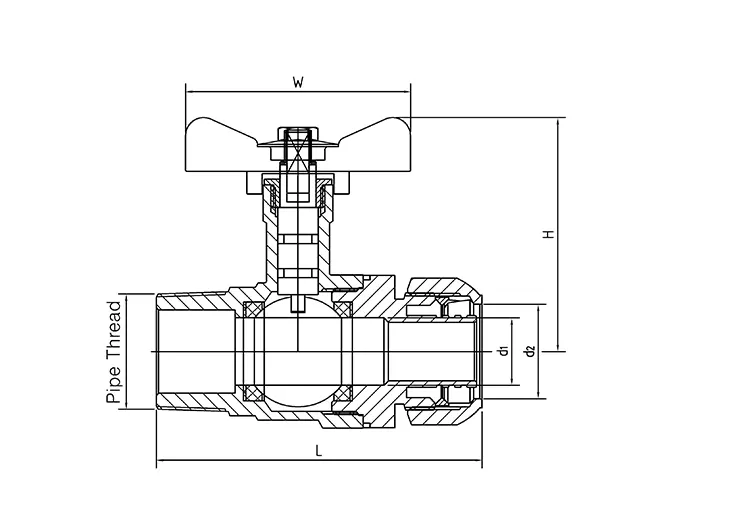

Műszaki paraméterek

Pillangó alakú lapos fogantyú kialakítás

1. Ultravékony és lapos pillangószerkezet, sokkal kevesebb vízszintes helyet foglal el, mint a kör alakú vagy hosszú nyelű fogantyúk. Ha a csővezeték a falhoz közel van, egy keskeny berendezési szekrényben, vagy egy mennyezeti üregben stb., akkor nem lesz olyan helyzet, amikor a fogantyú blokkolja a műveletet és megakadályozza annak működtetését.

2. Szabványos 90°-os egyszeri nyitás és zárás. A pillangólemez egyszerű mozgatásával a vízellátás gyorsan be- vagy kikapcsolható. A kapcsoló állapota világos és jól látható, és az ellenőrző személyzet távolról is könnyen megkülönböztetheti a teljesen nyitott és teljesen zárt helyzeteket.

3. A fogantyú nyitási és zárási nyomatékát szabványosították és kalibrálták. Egyetlen kézzel befejezheti a kapcsolási műveletet. A hosszú távú nagyfrekvenciás használat nem okoz elakadást vagy kilazulást, és alkalmas otthoni dekorációs forgatókönyvekre, ahol gyakori vezérlésre van szükség.

Kétvégű kompozit interfész kialakítás

1. Precíz CNC integrált extrudált külső menet. Univerzális specifikáció. Apa menetes sárgaréz golyóscsap pillangós fogantyúval közvetlenül csatlakoztatható a piacon kapható víz- és fűtési csőszerelvények túlnyomó többségéhez, anélkül, hogy további szűkítő adaptereket kellene vásárolni, csökkentve a csőcsatlakozás által okozott szivárgási pontokat.

2. Kétrétegű kompressziós hüvely reteszelő kötés. A rézcső sima vágással történő behelyezése után húzza meg az anyát, hogy szilárdan tartsa a csövet. A folyamat során nincs szükség hegesztőgépre vagy forrasztásra. Megszünteti a több eljárást, például a hegesztési hűtést és a hegesztési varrat tisztítását, lerövidítve az építési időt.

3. A nyomóhüvely szorításában nincs kompressziós sérülés. A későbbi csőkarbantartás és -felújítás során egyszerűen lazítsa meg az anyát a rézcső sérülésmentes eltávolításához. Az ép szelep és cső újra felhasználható, csökkentve a hosszú távú karbantartási anyagköltségeket.

Biztosítsa a hosszú távú szivárgásmentességet a hideg- és melegvíz-vezetékeknél

1. Az ólommentes DZR anti-cink-evő sárgaréz egy darabból van kovácsolva. Az anyag sűrű és ellenáll a nyomásnak. Hosszú ideig képes szállítani a hideg és meleg csapvizet oxidáció és vízkőképződés nélkül, és nem szabadulnak fel nehézfémek. Megfelel az otthoni ivóvízvezetékekre vonatkozó biztonsági előírásoknak.

2. A felületet kemény krómmal polírozzák, a lebegő golyót pedig vastagított PTFE (politetrafluoretilén) szelepülékkel kombinálják. A tömítőfelület egyenletesen illeszkedik. Mind az előre, mind a hátrafelé irányuló vízáramlás buborékszintű tömítést biztosít. Változó hideg és meleg víznyomás hatására nem öregszik és nem szivárog.

3. Egy belső kifújásgátló megerősített szelepszár van beépítve, hogy megbirkózzon a vízút indításakor és leállításakor fellépő pillanatnyi víznyomás-ingadozásokkal. Kiküszöböli a szelepszár kipattanásának és a közepes kifröccsenésének kockázatát, növelve az otthoni és kisberendezési vízvezetékek üzembiztonságát.

Áramlási átjáró és általános szerkezet

1. Az egyenes, zökkenőmentes, nagy átfolyású belső üreg alacsony vízállósággal és kis nyomásveszteséggel rendelkezik, és nem lesz probléma a fűtővíz elégtelen keringési sebességével vagy a fűtési hatás csökkenésével.

2. A pillangós fogantyúval ellátott, külső menetes sárgaréz gömbcsap kompakt és kis méretű. A vezetékezés rugalmas. Rejtett és szabad csővezetékekhez egyaránt illeszthető, és nem foglal túl sok helyet a dekorációban vagy a berendezés belsejében. Szabványos lakásdekorációs csővezeték-tervezésre alkalmas.

3. A főáramú csőátmérők teljes választéka elérhető. A beszerzéshez nem kell több típust raktározni. Egységesen választható lakberendezési víz- és villanyprojektekhez, padlófűtéshez, kis ipari keringésű vízi utakhoz.

Szabványosított, teljes folyamatra kiterjedő minőségellenőrzési rendszer

1. Nyersanyagok gyártás előtti spektrális elemzése: A gyárba kerülő összes réztuskó spektrális összetétel-elemzésen esik át. Alapos ellenőrzést végeznek az ólommentes, dezoxidáció- és tömörítésgátló mutatók tekintetében, így elkerülhető a korrózió és a repedés kockázata a nyersanyag szintjén.

2. A késztermékek 100%-os alaptesztjei: Minden pillangós fogantyúval ellátott külső menetes sárgaréz golyóscsap átmegy a héj víznyomásállósági tesztjén, a szivárgás megelőzésére szolgáló légtömörségi teszten, valamint a 10 000-szeres nyitási és zárási tartóssági teszten. A nem megfelelő termékeket külön válogatjuk és dolgozzuk át.

3. Termékspecifikus speciális ellenőrzés: Külön vizsgálatokat végeznek a külső menetes illesztési pontosságra, a hüvely szorító erejére, valamint a pillangó nyél nyitási és zárási nyomatékára. A célzott hibaelhárítás háromféle gyakori hiba esetén történik: csőanyag leválás, tömítésszivárgás és fogantyúelakadás.

4. Teljes kötegkód nyomon követhetőség kezelése: Minden termék független kötegkóddal van gravírozva. A kovácsolás, feldolgozás és tesztelés folyamatadatait archiváljuk és megőrizzük. A szállítás során az anyagvizsgálati jelentéseket és a CE megfelelőségi minősítéseket egyidejűleg biztosítják a tengerentúli vámkezelési és műszaki átvételi követelmények teljesítése érdekében.

Többszcenáriós alkalmazási hatókör

1. Lakossági vízellátó rendszer: Házba belépő teltházas vízellátás, vízmelegítő elülső végén vízszabályozás, vízvezetékek a konyhában és a fürdőszoba leágazásaiban, falba rejtett beépítésre alkalmas lapos fogantyúk rejtett vezetékekhez.

2. Padlófűtés csővezeték tartozékai: Padlófűtés elosztó és gyűjtő egységek elülső szabályozó szelepei, belső szabályozó szelepek beépítése kis padlófűtés dobozokba a szigetelőréteg elzárása nélkül, kényelmes szétszerelés, karbantartás és javítás.

3. Kis berendezések keringető vízvezetékei: Háztartási formahőmérsékletű gépek, kis hőcserélő berendezések, kis ipari hidegvíz keringtető csővezetékek, alkalmasak a berendezésen belüli kompakt telepítési helyre.

4. Kisméretű ipari és kereskedelmi víz- és fűtési projektek: Lakások, üzletek egyszerű fűtési vízellátás felújítási projektjei, nem hegesztő szerkezet jelentősen csökkenti a helyszíni építési küszöböt, alkalmas szórványos és tételes beszerzésre.

GYIK

1. kérdés: Milyen gyakorlati előnyei vannak ennek az apamenetes érvéghüvely sárgaréz golyósszelepnek?

V: A lapos pillangónyél vékony oldalvastagságú, így nem nyúlik ki jelentősen. Falhoz vagy keskeny szekrénybe szerelve nem akadályozza a fémlemez vagy a szigetelőréteg. A 90°-os rövid löketű működés kényelmes kis helyen történő vezérléshez. A kör alakú fogantyú hajlamos működési elakadási problémákat okozni.

2. kérdés: Igényel-e hegesztési műveleteket ennek a kártyahüvelyes külső gömbcsapnak a rézcső-szerelvénye?

V: A kétrétegű kártyahüvely egy anyát használ a cső anyagának egyenletes nyomására és reteszelésére. Miután a cső vágott éle sima, közvetlenül behelyezhető és meghúzható. Így nincs szükség hegesztőgépekre, hegesztőanyagokra és hűtési folyamatokra. Egy személy gyorsan elvégezheti a csővezeték összeszerelését anélkül, hogy a magas hőmérsékletű hegesztés miatt a cső belső fala megsérülne.

3. kérdés: Biztosíthatja-e a szelep vízszivárgást, ha mindkét irányban működik?

V: A lebegő krómozott golyó a kétoldalas vastagított PTFE tömítőfékkel kombinálva egyenletes tömítési teljesítményt biztosít pozitív és fordított folyadékáramlás esetén is. Ellenáll a váltakozó víznyomásnak, télen hideg víztől nyáron forró vízig, és tartós használat után sem szivárog.

5. kérdés: Milyen típusú csővezeték-projektekben alkalmas?

V: A pillangós fogantyúval ellátott apamenetes sárgaréz golyóscsap négy forgatókönyvre alkalmas: az egész ház otthoni vízellátása, padlófűtés, kereskedelmi helyiségek kis vízmelegítés-felújítása és kisméretű ipari cirkulációs hidegvizes berendezések. Több szabványos méretű, hagyományos rézcsövet fed le a piacon, és kompatibilis mind az otthoni kiskereskedelmi vásárlásokkal, mind a mérnöki tömeges vásárlásokkal.

6. kérdés: A keskeny mennyezet és a falüregben lévő rejtett csövek miatt korlátozott lesz ennek a szelepnek a felszerelése és működése?

V: Nem. A lapos, pillangó alakú fogantyú nagyon kevés helyet foglal, és a szeleptest egészében kompakt. Miután a rejtett csöveket szigetelőpamuttal burkolták, csak a fogantyú szabadul meg. Nem kell nagy működési rést lefoglalni. Normálisan kapcsolható és vezérelhető a szokásos lakberendezési mennyezetekben és falüregekben.
