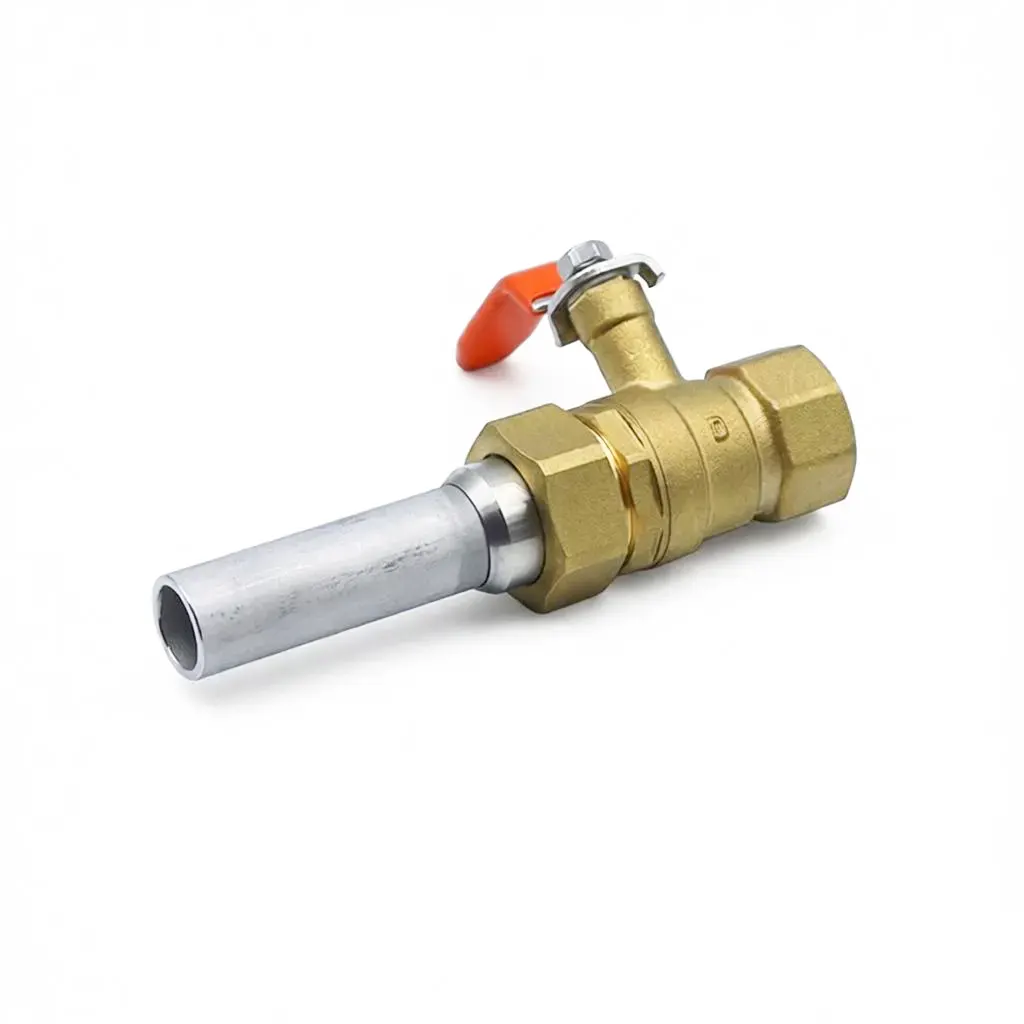

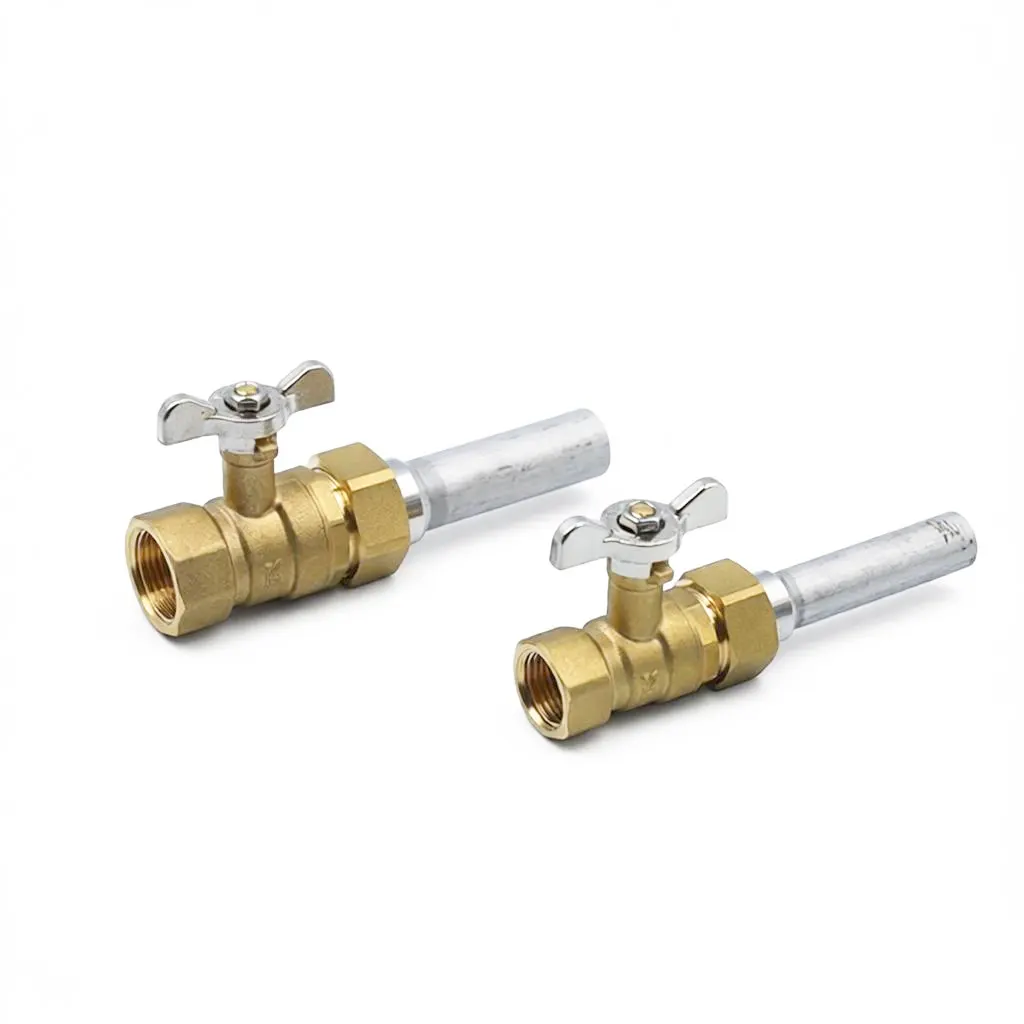

Kiterjesztett csőhegesztésű anyamenetes sárgaréz golyóscsap

A szabványos rövidcsöves hegesztési golyóscsapok gyakran nem hagynak elegendő munkateret a helyszíni forrasztáshoz, ami olyan problémákhoz vezet, mint a rossz hegesztési olvadás, hideg kötések és vízszivárgás. Eközben a szabványos külső menetes hegesztőszelepek nem csatlakozhatnak közvetlenül a belső menetes csatlakozókkal rendelkező berendezésekhez, ezért olyan adapterekre van szükség, amelyek további lehetséges szivárgási pontokat hoznak létre. Ez a kiterjesztett csőhegesztésű belső menetes sárgaréz golyósszelep kifejezetten ezt a két fájdalompontot kezeli a telepítés és a berendezés kompatibilitás tekintetében. A szelepház egyik oldalán egy integrált, meghosszabbított réz hegesztőcső található, amely elegendő helyet biztosít a hegesztőknek, és jelentősen csökkenti a hegesztési hibák valószínűségét. A másik oldalon precíziósan megtervezett belső menetek találhatók, amelyek lehetővé teszik a közvetlen csatlakozást a kazánok belső csatlakozóihoz, a központi klímaberendezésekhez és a víztisztító berendezésekhez, közbenső szerelvények nélkül.

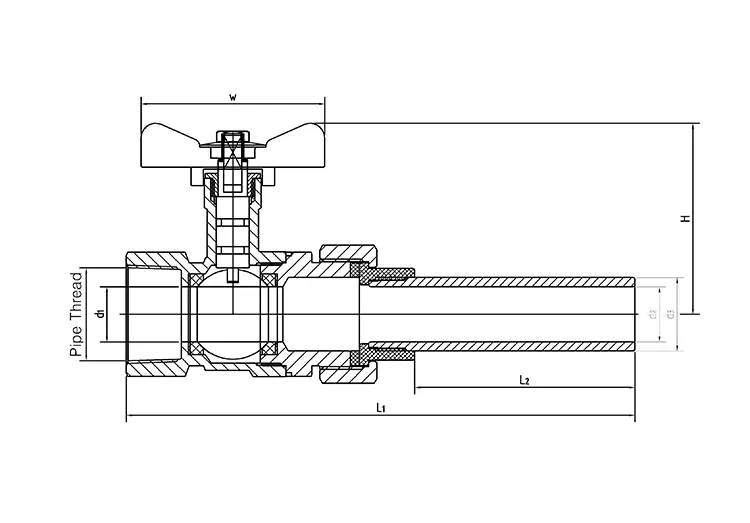

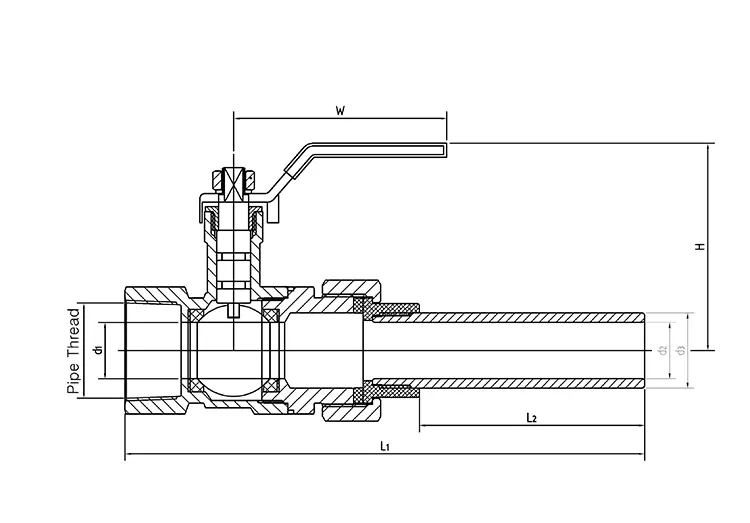

Műszaki paraméterek

Integrált kiterjesztett réz hegesztőcső

1. Meghosszabbított hegesztőcső: A szabványos modelleken található rövid hegesztővégekhez képest az integrált meghosszabbított rézhüvely jelentősen megnöveli a hegesztőpisztoly működési helyét. A hegesztőknek nem kell szűk résekben dolgozniuk, így egyenletes, telt hegesztési varrat keletkezik, és hatékonyan kiküszöbölhetők az emberi hibából eredő hibák, például a hideg illesztések, az elégtelen behatolás és a kihagyott foltok.

2. Integrált kompozit szerkezet (sárgaréz és réz): A szelepház és a meghosszabbított réz hegesztőcső gyárilag precíziós olvadékkal van ellátva. A két fém nagymértékben kompatibilis, biztosítva, hogy ne forduljon elő galvanikus korrózió a meleg és hideg víz közötti hosszú távú ciklus során. A hegesztési kötés mentes a rétegvesztés vagy repedés kockázatától, ami stabil tömítési teljesítményt biztosít a csővezeték hosszú távú működése során.

3. Zökkenőmentes integrált szerkezet: A meghosszabbított hegesztőcső és a szeleptest zökkenőmentesen össze van olvasztva, megszüntetve az illesztéseket vagy hézagokat, ahol vízkő és szennyeződések halmozódhatnak fel. Ez csökkenti a csővezeték-elzáródások és a helyi korrózió kockázatát, így a szelep alkalmas folyamatos, egész éves fűtési és vízkeringtetési alkalmazásokra.

Szabványos precíziós női szálak

1. Nagy pontosságú CNC belső menetek: A menet méretei megfelelnek az ipari szabványoknak, lehetővé téve a közvetlen csatlakozást a kazánok, központi légkondicionáló egységek és kereskedelmi víztisztító berendezések beépített belső menetes csatlakozóihoz. Ezzel szükségtelenné válik szűkítők vagy adapterek vásárlása és felszerelése, ezáltal csökken a lehetséges szivárgási pontok a csövekben.

2. Speciális menetkoaxialitás kalibrálása: A menet koaxialitása a gyár elhagyása előtt egyedileg kerül ellenőrzésre, biztosítva, hogy a menet középvonala tökéletesen illeszkedjen a szeleptest áramlási útvonalához. Ez megakadályozza az egyenetlen feszültséget vagy a tömítés elmozdulását a csatlakozás során, és minimálisra csökkenti a szivárgás kockázatát a menetes csatlakozásnál a hideg és meleg víz nyomása miatti hősokk hatására.

3. Kompatibilitás szabványos szerelvényekkel: A szabványos belső menetes specifikációk, a különböző méretű kiterjesztett réz varratcsövekkel kombinálva lehetővé teszik a különböző külső átmérőjű rézcsövekkel való kompatibilitást. Ez leegyszerűsíti a HVAC projektek készletkezelését, mivel nincs szükség több termékkategória raktározására.

Termék részletek

1. Vastagított ólommentes DZR kovácsolt sárgaréz szeleptest: A melegen kovácsolt szerkezet egyenletes falvastagságot és kiváló nyomásállóságot biztosít az öntött testekhez képest, lehetővé téve, hogy a szelep ellenálljon a pillanatnyi nagynyomású lökéseknek a kazán indításakor és leállításakor. Az ólommentes anyag megfelel a higiéniai előírásoknak, így alkalmas lakossági ivóvíz- és kereskedelmi víztisztító csővezetékekre.

2. Krómozott tömör gömb sűrített PTFE-ülékekkel: A kiterjesztett csőhegesztésű belső menetes sárgaréz golyóscsap precíziós krómozott, polírozott felülettel rendelkezik, amely kopás- és vízkőálló. A vastagított kétoldalas PTFE-ülések szoros illeszkedést biztosítanak, és nulla szivárgást érnek el előre és hátrafelé egyaránt; a tömítőréteg ellenáll a keményedésnek és a tönkremenetelnek a hosszú távú magas hőmérsékletű ciklus során.

3. Megerősített kifújásgátló szár: A szár alján található reteszelő mechanizmus elnyeli a padlófűtési vagy melegvizes rendszerekben a hirtelen nyomáslökések okozta ütéseket. Ez megakadályozza a szár kilökődését vagy a forró közeg permetezését, ezáltal csökkentve a biztonsági kockázatokat a gépészeti helyiségekben és a berendezések területén.

Áramlási és szabályozási szerkezet

1. Teljes furatú, nem korlátozott belső üreg: A szelep belsejében nincsenek kiemelkedések vagy áramlást korlátozó holtzónák, ami minimális áramlási ellenállást eredményez. Ez megakadályozza a központi légkondicionáló hőcsere hatékonyságának csökkenését vagy a padlófűtési rendszerek hőmérsékletének egyenetlenségét, teljes mértékben fenntartja a rendszer tervezett áramlási sebességét és csökkenti a keringető szivattyú energiafogyasztását.

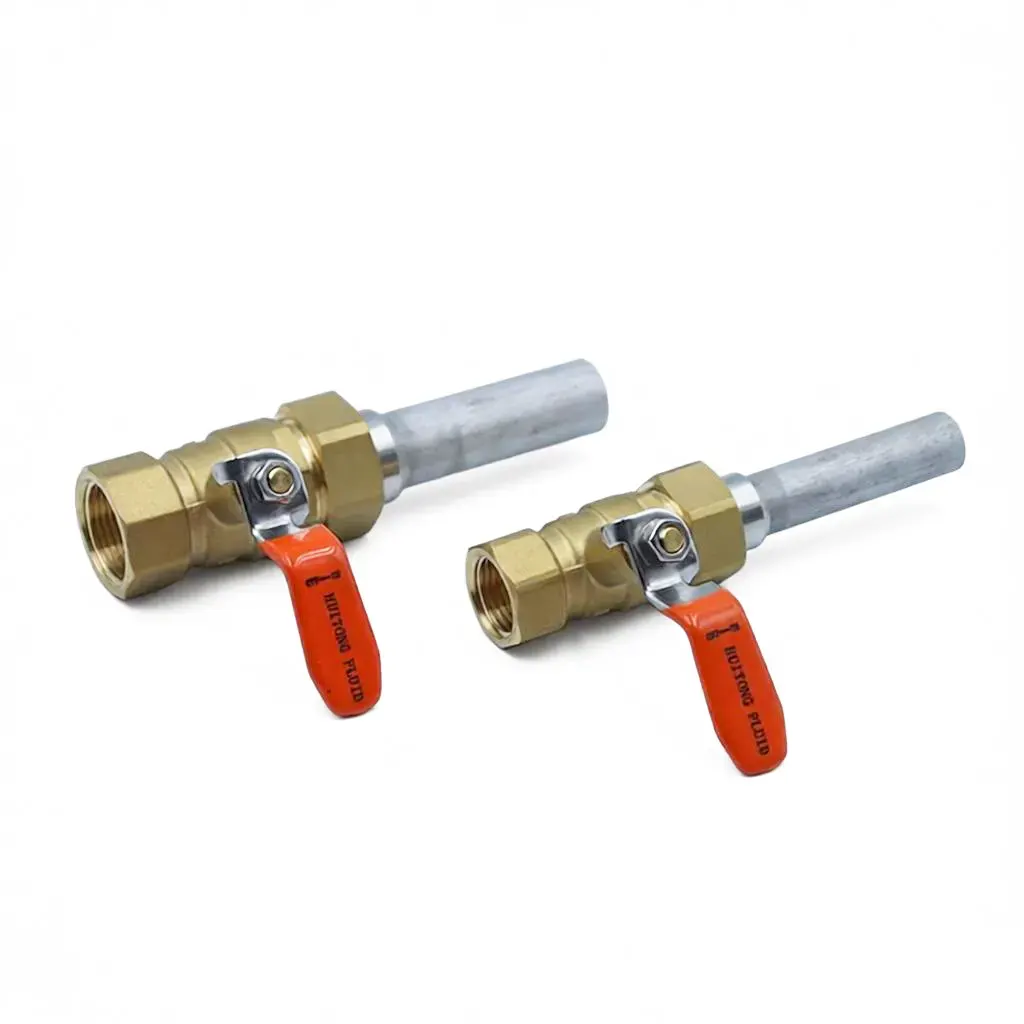

2. Kiterjesztett, 90°-ban könnyen kezelhető fogantyú: A hosszú markolat egyenletes forgatónyomatékot biztosít, mindössze 90°-os elforgatást igényel a teljesen nyitott és teljesen zárt helyzetek közötti váltáshoz. Még akkor is, ha szűk helyekre szerelik fel – például padlófűtés elosztószekrényeibe vagy szűk mechanikai helyiségekbe –, a fogantyút nem akadályozza a szigetelés vagy a fémlemez, így biztosítva a könnyű, kötés nélküli működést.

3. Hegesztett kivitel a tiszta, egységes csővezetékekhez: A meghosszabbított rézcső keményforrasztása után a szeleptestet teljesen be lehet burkolni szigetelésbe, így csak a fogantyú szabadul meg. Ez megőrzi a teljes csövek szigetelési szerkezetének integritását, tiszta esztétikát eredményezve a rejtett telepítéseknél (például álmennyezetekben vagy csőaknákban), és minimálisra csökkenti a hőveszteséget.

A hegesztett szerelvények többlépcsős minőségellenőrzése

1. Nyersanyagok gyártás előtti spektroszkópiai elemzése: Minden nyersanyagon – beleértve a sárgaréz szeleptestet és a meghosszabbított réz hegesztőcsövet is – helyszíni spektroszkópiai összetétel-szűrővizsgálatnak kell alávetni. Négy kritikus teljesítménymutatót ellenőriznek: az ólomtartalom, a cinktelenítési ellenállás, a magas hőmérséklettel szembeni ellenállás és a korrózióállóság, biztosítva, hogy a nem megfelelő nyersdarabokat a forrásnál elutasítsák.

2. A késztermékek 100%-os átfogó ellenőrzése: Minden kiterjesztett csőhegesztésű belső menetes sárgaréz golyósszelep három szabványos vizsgálaton esik át: hidrosztatikus héjnyomás-teszten, buborék-alapú légtömörség-/szivárgásvizsgálaton és 10 000 ciklusos tartóssági teszten. Ez a folyamat kiszűri az olyan hibákat, mint a tömítés szivárgása, az üzemi megkötés és a szeleptest nyomás alatti repedése.

3. Két speciális, differenciált ellenőrzés: A behatolási tesztet a kiterjesztett rézcső hegesztési varratán végezzük a láthatatlan porozitás vagy mikrorepedések kimutatása érdekében. Ezenkívül külön nyomáspróbák ellenőrzik az anyamenetek koaxiálisságát és a cső-test fúzió szerkezeti integritását, biztosítva a minőségellenőrzést a szivárgásnak leginkább kitett két területen: a hegesztési varratnál és a menetes csatlakozásnál.

4. Teljes kötegelt kódolás a végpontok közötti nyomon követhetőség érdekében: Minden termék lézerrel van megjelölve egyedi kötegkóddal, és minden szakaszból – kovácsolásból, csőhegesztésből, megmunkálásból és ellenőrzésből – állandóan archiválják az adatokat. Minden szállítmányhoz anyagspektroszkópiai jelentéseket, CE-megfelelőségi tanúsítványokat és hegesztési ellenőrzési jegyzőkönyveket biztosítunk, amelyek megfelelnek a HVAC projekt ajánlattételére, a tengerentúli vámkezelésre és a projekt végső elfogadására vonatkozó audit szabványoknak.

Teljes életciklusra kiterjedő műszaki támogatási szolgáltatások

1. Speciális műszaki útmutatás: Egy professzionális műszaki csapat személyre szabott útmutatást ad a meghosszabbított rézcsövek keményforrasztási hőmérséklet-szabályozásáról, a menetes csatlakozások nyomatékszabályozásáról, valamint a hegesztési és menetszivárgások hibaelhárítási protokolljairól, ezáltal csökkentve az újrafeldolgozási időt a helyszíni üzembe helyezés során.

2. Gyors értékesítés utáni válasz: Többnyelvű online konzultációt kínálunk HVAC-vállalkozók és berendezések gyártói számára világszerte, gyorsan kielégítve az olyan igényeket, mint például a működési feltételek alapján történő modellválasztás, az összeszerelési kérdések és a hibajelentés, miközben éjjel-nappal nyomon követhetjük a tömeges megrendelés előrehaladását.

3. Testreszabott megoldások nagyszabású fűtési és vízellátási projektekhez: A központi fűtést és kereskedelmi központi légkondicionálást magában foglaló tömeges megrendelésekhez személyre szabott konfigurációs terveket biztosítunk a helyiségek mechanikus csőelrendezése alapján; Biztosítjuk az OEM kopóalkatrészek – például szelepülékek és cseretömítések – stabil, hosszú távú ellátását is, hogy garantáljuk a megbízható karbantartási támogatást a projekt teljes élettartama alatt.

4. 12 hónapos OEM-garancia: A szabványos 12 hónapos garancia vonatkozik a kiterjesztett csöves, belső menetes golyóscsapok teljes választékára. Normál hőciklus-körülmények között az olyan problémákat, mint a hegesztési varratrepedések, menetszivárgás vagy a nyersanyagok vagy gyártási folyamatok által okozott tömítési hibák, ingyenes műszaki javítás és cserealkatrészek fedezik.

Alkalmazási forgatókönyvek

1. Kereskedelmi központi légkondicionáló csővezetékek: A légkondicionáló egységek belső menetes csatlakozóihoz való illeszkedésre tervezték, a meghosszabbított cső zökkenőmentesen csatlakozik a gépészeti helyiség fő rézcsövéhez. A bőséges hegesztési hely csökkenti a helyszíni szerelési hibákat, míg a robusztus varrat ellenáll a készülék hosszan tartó vibrációja által okozott repedéseknek, így egész évben stabil hőcserét biztosít.

2. Lakossági központosított padlófűtés elosztó ágak: Ideálisak a padlófűtési szekrények szűk helyeihez, ezek a szelepek kiterjesztett fogantyúkkal rendelkeznek az egyszerű áramlásszabályozás érdekében. A meghosszabbított cső lehetővé teszi a teljes szigetelési lefedettséget a réz fűtőcsövekhez való keményforrasztás után, minimalizálva a hőveszteséget; emellett az egyes egység karbantartása a főegység menetes csatlakozásának megváltoztatása nélkül elvégezhető.

3. Kereskedelmi melegvíz-kazán bemeneti/kimeneti csővezetékei: Kompatibilisek a kazán belső menetes kimeneteivel, ezek a szelepek ellenállnak a kazán működésében rejlő hőciklusoknak és nyomásingadozásoknak. A varratmentes, kiterjesztett csöves kialakítás megakadályozza a magas hőmérsékletű vízkő felhalmozódását, ezáltal csökkenti a szükséges csővezeték-tisztítás gyakoriságát.

4. Központi kereskedelmi célú tisztított víz réz csőrendszerek bevásárlóközpontok és szállodák számára: Az ólommentes kovácsolt szeleptest megfelel az ivóvíz biztonsági szabványainak. A meghosszabbított rézcső-hosszabbítás tiszta, higiénikus keményforrasztást tesz lehetővé, és extra adapterek nélkül közvetlenül csatlakozik a fő víztisztító egységhez, így ideális a folyamatos, hosszú távú kereskedelmi vízellátáshoz.

GYIK

1. kérdés: Milyen előnyöket kínál a kiterjesztett csőhegesztésű belső menetes sárgaréz golyóscsap a szabványos rövidcsöves szelepekhez képest?

V: A szabványos rövid hegesztővégeknél a korlátozott hely megnehezíti a hegesztőpisztolyok manőverezését; A kezdő hegesztők gyakran küzdenek az egyik oldalon sekély behatolással vagy hiányos fúzióval, ami lassú szivárgáshoz és a telepítés utáni utómunkálatokhoz vezet. Ez a termék egy meghosszabbított rézhüvellyel rendelkezik, amely több helyet biztosít a hegesztéshez, és biztosítja az egyenletes hegesztési mélységet. Ez jelentősen csökkenti az utómunkálati rátát és lerövidíti a HVAC projektek helyszíni építési idejét, így ideális nagyméretű kereskedelmi létesítményekhez.

2. kérdés: A meghosszabbított rézcső és a szelepház közötti csatlakozás korrodálódni fog vagy elválik a magas hőmérsékletű víznek való hosszú távú kitettség után?

V: A szeleptest és a meghosszabbított cső gyárilag integrált kompozit hegesztési eljárással van összekötve. Mindegyik egységet kettős tesztelésnek vetik alá: a hegesztési varrat behatolási vizsgálatát és a magas/alacsony hőmérsékletű ciklusos öregedési teszteket. A két fém elektrokémiai potenciálja illeszkedik a korrózió, a rétegvesztés vagy a hegesztési tönkremenetel megelőzése érdekében a padlófűtési és kazánrendszerekben előforduló állandó hőciklus mellett.

3. kérdés: Milyen gyakorlati előnyöket kínál a menetek koaxialitásának speciális ellenőrzése a berendezések hosszú távú működéséhez?

V: A menet koaxiális eltérései a csatlakozási tömítés egyenetlen összenyomódását és deformálódását okozhatják, így a menetes csatlakozás hajlamossá teszi a mikroszivárgást a váltakozó meleg és hideg víz nyomásciklusai során. Ezt a terméket gyárilag egyedileg kalibrálják a koaxiális pontosság érdekében, biztosítva, hogy a menettengely tökéletesen illeszkedjen a szelepház áramlási csatorna középvonalához. Ez egyenletes tömítést eredményez, ami stabil, szivárgásmentes tömítést biztosít a menetes csatlakozásnál a hosszú távú működés során.

4. kérdés: Milyen előnyöket kínál a hegesztési varratok áthatoló vizsgálata a szabványos hidrosztatikus nyomásvizsgálathoz képest?

V: A hagyományos hidrosztatikus tesztelés csak a nyilvánvaló, nagy repedéseket képes kimutatni, és nem képes azonosítani a rejtett hibákat, például az apró belső gázpórusokat vagy a hegesztési varrat mikrorepedéseit. Ezzel szemben a behatolási teszt lehetővé teszi a teljes kiterjesztett hegesztett csővarrat átfogó vizsgálatát, lehetővé téve a jövőbeni szivárgásra hajlamos termékek korai elutasítását; Ez ideálissá teszi a hosszú távú, megszakítás nélküli működést igénylő projektekhez, mint például a kereskedelmi és távfűtési rendszerek.

5. kérdés: Milyen energiamegtakarítási előnyöket kínál a teljes furatú belső üreges kialakítás a központi légkondicionáló és a padlófűtési rendszerek számára?

V: Az áramlást korlátozó "holt zónáktól" mentes belső üreg minimális vízáramlási ellenállást biztosít, és megakadályozza a nyomásesést; így a központi klímaberendezés hőcserélő hatásfokát és a padlófűtés hőmérséklet-egyenletességét nem befolyásolják a szelepekkel kapcsolatos veszteségek. A rendszer nem igényel megnövelt keringető szivattyú teljesítményt, ezáltal csökkenti a berendezés villamosenergia-fogyasztását a hosszú távú, folyamatos működés során.

6. kérdés: A padlófűtés elosztószekrényének szűk terében a kinyújtott fogantyút elzárja a szigetelőanyag?

V: A szeleptest meghosszabbított rézhegesztett csőszakaszát teljesen be lehet burkolni szigetelésbe, így csak a hosszú fogantyú szabadul meg. Ez kiküszöböli a túlzott szabad tér szükségességét; a szelep könnyen nyitható vagy zárható 90 fokban egy szabványos méretű elosztószekrényben, így nincs probléma a fogantyú elakadásával vagy a nehéz működéssel.
