Ha egy csőrendszernek biztonságos lezárására van szüksége egy nyitott csővégnek, aPréselhető sárgaréz csőzáró dugó-tólHuitongpraktikus hidegsajtolási megoldást nyújt. DZR sárgarézből készült és forrasztásmentes telepítésre tervezték, réz és vékonyfalú rozsdamentes acélcsövek tömítésére alkalmas vízellátáshoz, padlófűtéshez, HVAC módosításokhoz, nyomáspróbákhoz és egyéb alacsony nyomású folyadék alkalmazásokhoz.
Cikk összefoglaló:A megbízható csővég tömítő alkatrésznek megbízható tömítést, megfelelő anyagkompatibilitást, hatékony telepítést és stabil teljesítményt kell biztosítania az idő múlásával. Ez az útmutató elmagyarázza, hogyan működnek a préselt záródugók, miért fontos a DZR sárgaréz és az EPDM tömítése, hol használhatók, hogyan kell kiválasztani és telepíteni őket, és mit kell értékelniük a vásárlóknak sárgaréz csőszerelvények beszerzésekor.
Tartalomjegyzék
- Mi az a préselhető sárgaréz csőleállító dugó?
- Hogyan működik a préselhető leállító dugó?
- Mely jellemzők számítanak leginkább?
- Hol használható?
- Hogyan hasonlítható össze a préskötésű tömítés a hagyományos módszerekkel?
- Hogyan válasszák ki a vásárlók a megfelelő leállító dugót?
- Mik a legfontosabb telepítési lépések?
- Hogyan tartható fenn a tömítési teljesítmény?
- Gyakran Ismételt Kérdések

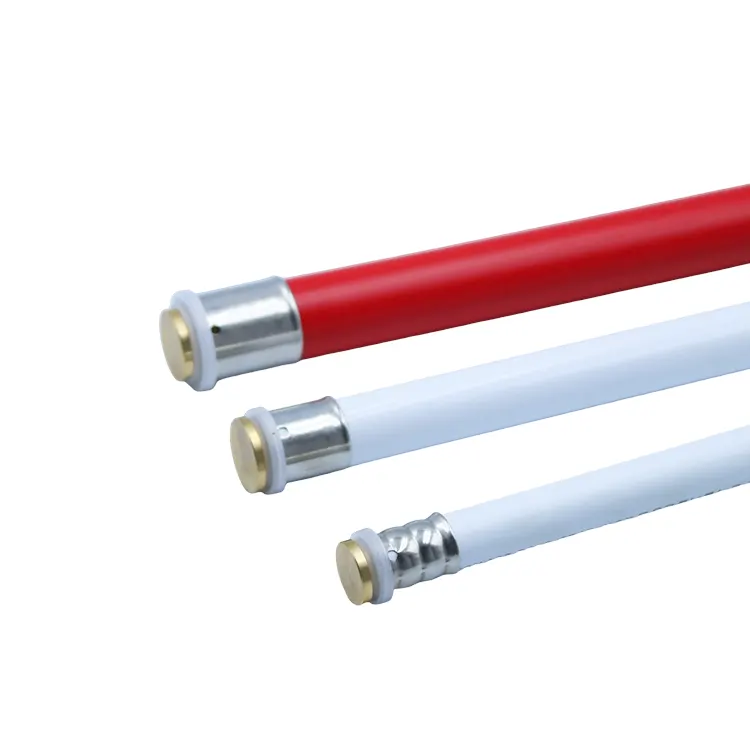

Mi az a préselhető sárgaréz csőleállító dugó?
A préselhető csőzáró dugó egy speciális szerelvény, amelyet a cső végének lezárására és tömítésére terveztek anélkül, hogy hagyományos menetezésre vagy forró forrasztásra támaszkodna. A menetes csatlakozás létrehozása helyett az idomot az előkészített csőbe helyezik, és egy erre a célra szolgáló présszerszámmal rögzítik.
A sárgaréz test mechanikai szilárdságot biztosít, míg a tömítő szerkezet biztosítja a folyadékzáró felületet a szerelvény és a cső között. A Huitong a modelljét használóként írja lecinktelenítésnek ellenálló (DZR) sárgaréz, precíziós megmunkálás és nagy szilárdságú tömítőszerkezet réz és rozsdamentes acél csővezetékekhez.
Ez a konstrukció különösen hasznossá teszi a szerelvényt, ha a szerelőnek le kell szigetelnie egy csőszakaszt, le kell zárnia egy használaton kívüli leágazást, fel kell készítenie egy rendszert nyomáspróbához, vagy véglegesen meg kell szakítania egy csővezetéket.
Hogyan működik a préselhető leállító dugó?
A működési elv viszonylag egyszerű: a dugót az előkészített csővégen belül kell elhelyezni, és egy présszerszám szabályozott mechanikai erővel biztosítja a biztonságos csatlakozást. A tömítőelemet a csőfelülethez nyomják a tömítő határfelület kialakításához.
A forrasztással ellentétben a telepítés nem igényel nyílt lángot vagy melegítési eljárást. Ez a hidegsajtolásos megközelítés leegyszerűsítheti a munkát a lakott épületekben, szűk műszaki terekben, felújítási projektekben és olyan alkalmazásokban, ahol nem kívánatos a melegmunka.
A kapcsolódási folyamat fő szakaszai
- Vágja le tisztán a csövet a kívánt hosszúságra.
- Távolítsa el a sorját és tisztítsa meg a cső felületét.
- Ellenőrizze a szerelvényt és a tömítőelemet szennyeződés vagy sérülés szempontjából.
- Helyezze be az ütköződugót a megadott beépítési helyzetbe.
- Használja a kompatibilis présszerszámot és a megfelelő pofaprofilt.
- Üzembe helyezés előtt ellenőrizze az elkészült csatlakozást.
- Végezze el a szükséges nyomás- vagy szivárgáspróbát a projekt specifikációja szerint.
A megfelelő előkészítés azért fontos, mert a sérült csővéget, a hibás behelyezési mélységet, a szennyezett tömítőfelületet vagy a nem megfelelően végrehajtott préselést még egy jó minőségű idom sem tudja kompenzálni.
Mely jellemzők számítanak leginkább?
A sárgaréz csőzáródugók értékelésekor a vásárlóknak túl kell nézniük a szerelvény alapvető formáján. Az anyagválasztás, a tömítési technológia, a méretpontosság, a beépítési mód és az alkalmazási kompatibilitás egyaránt befolyásolja a csőcsatlakozás végső teljesítményét.
| Funkció | Miért számít | Tipikus haszon |
|---|---|---|
| DZR sárgaréz test | Javítja a cinktelenítéssel összefüggő korrózióval szembeni ellenállást | Támogatja a hosszú távú szolgáltatást megfelelő vízrendszerekben |
| EPDM tömítőelem | Tömítő felületet hoz létre a szerelvény és a cső között | Megfelelő telepítés esetén segít csökkenteni a szivárgást |
| Press-fit szerkezet | Menetelés vagy forrasztás helyett mechanikus préselést használ | Gyors, forrasztásmentes szerelés |
| Precíziós megmunkálás | Szabályozza a kritikus illesztési méreteket és interfészeket | Támogatja a következetes összeszerelést és kompatibilitást |
| Kompakt végtömítő kialakítás | Meghosszabbított menetes szerelvény nélkül lezárja a csövet | Hasznos szűk beépítési helyeken |
Miért számít a DZR sárgaréz?
A cinkmentesítés a korrózió egy formája, amely bizonyos sárgarézötvözeteket érinthet meghatározott környezeti feltételek mellett. A DZR sárgaréz úgy lett kifejlesztve, hogy jobb ellenállást biztosítson az ilyen típusú korrózióval szemben. A vízvezetékek és a folyadékszabályozó alkatrészek esetében ezért a megfelelő sárgaréz-választás hozzájárulhat a tartósabb illesztési teljesítményhez.
Miért fontos a tömítőelem?
A tömítőelem a préselt csatlakozás egyik legkritikusabb része. A megfelelően elhelyezett tömítés együttműködik a csővel és a szerelvény geometriájával, hogy megakadályozza a folyadék áthaladását a csatlakozáson. A tényleges teljesítmény olyan tényezőktől függ, mint az anyagkompatibilitás, a telepítés minősége, a hőmérséklet, a nyomás és a szállított közeg jellemzői.
Hol használható?
A préselt sárgaréz csőzáró dugó olyan rendszerekben a leghasznosabb, ahol megbízható csővég tömítésre van szükség forró munka elvégzése nélkül. A Huitong ezt a típusú szerelvényt számos gyakorlati folyadékcső-forgatókönyvhöz pozícionálja.
A gyakori alkalmazási területek a következők:
- Ivóvíz és általános vízellátás:A megfelelő alkalmazások közé tartozhat a kompatibilis vízvezetékek nem használt vagy lezárt szakaszainak lezárása.
- Padlófűtés:A csőáramkörök biztonságos végtömítést igényelhetnek a telepítés, módosítás, tesztelés vagy rendszerkonfiguráció során.
- HVAC módosítás:A felújítási projektek megkövetelhetik a régi vagy redundáns csőszakaszok leválasztását kiterjedt melegítési eljárások nélkül.
- Nyomásvizsgálat:A csővég dugó segíthet ideiglenesen lezárni a csőhálózat egyes szakaszait az ellenőrzött tesztelés során.
- Alacsony nyomású folyadékvezetékek:Az idom akkor jöhet számításba, ha a cső anyaga, nyomása, hőmérséklete és csatlakozási előírásai kompatibilisek.
Az alkalmazásra való alkalmasságot mindig a szerelvény műszaki dokumentációja, a csőméretek, a rendszernyomás, a hőmérséklet, a folyadékközeg és a vonatkozó helyi szabványok alapján kell ellenőrizni.
Hogyan hasonlítható össze a préskötésű tömítés a hagyományos módszerekkel?
A hagyományos csővégek tömítési módszerei lehetnek menetes dugók, forrasztott kupakok vagy egyéb mechanikus zárórendszerek. A press-fit technológia egy másik telepítési megközelítést biztosít, amely a hideg mechanikus összeszerelésre összpontosít.
| Megfontolás | Préselhető leállító dugó | Menetes csatlakozó | Forrasztott Zárás |
|---|---|---|---|
| Telepítési mód | Mechanikus préselés | A szál elköteleződése | Hő alapú csatlakozás |
| Melegmunka szükséges | Nem | Nem | Igen |
| Telepítési sebesség | Általában gyors | Mérsékelt | Előkészítéstől és fűtéstől függően |
| Tipikus előny | Gyors, tiszta telepítés | Ismerős csatlakozási mód | Kialakult állandó illesztési technika |
| Kulcsfontosságú szempont | Kompatibilis présszerszámokat igényel | Kompatibilis meneteket és tömítést igényel | Ellenőrzött fűtést és kivitelezést igényel |
Az összehasonlítás nem jelenti azt, hogy egy csatlakozási mód univerzálisan alkalmas. Ehelyett a mérnököknek és a szerelőknek a cső anyagának, az üzemi feltételeknek, a telepítési környezetnek, a vonatkozó szabványoknak és a karbantartási követelményeknek megfelelően kell kiválasztaniuk a módszert.
Hogyan válasszák ki a vásárlók a megfelelő leállító dugót?
Mérnöki projekteknél és tömeges beszerzéseknél a megfelelő szerelvény kiválasztását a műszaki kompatibilitással kell kezdeni, nem pedig az árral. A szisztematikus értékelés csökkentheti a telepítési problémákat és leegyszerűsítheti a készletkezelést.
1. Ellenőrizze a cső anyagát
Határozza meg, hogy a meglévő csővezeték rezet, rozsdamentes acélt vagy más kompatibilis anyagot használ-e. A szerelvényt kifejezetten a tervezett csőtípushoz kell megtervezni és jóváhagyni.
2. Ellenőrizze a cső méreteit
A cső külső átmérője és a fal jellemzői lényeges kiválasztási paraméterek. Még a kis méretbeli eltérések is befolyásolhatják a behelyezési, préselési és tömítési teljesítményt.
3. Ellenőrizze a működési feltételeket
Megrendelés előtt vegye figyelembe az üzemi nyomást, a hőmérséklet-tartományt, a folyadék típusát és a várható szervizkörnyezetet.
4. Értékelje a telepítési berendezéseket
Győződjön meg arról, hogy a telepítőcsapat hozzáfér egy kompatibilis présszerszámhoz és a kiválasztott szerelvényrendszerhez megfelelő pofaprofilhoz.
5. Tekintse át a minőség-ellenőrzési képességeket
Nagykereskedelmi vagy projektmegrendeléseknél a vevőknek fel kell mérniük az anyag nyomon követhetőségét, a méretellenőrzést, a nyomáspróbát, a gyártási konzisztenciát és a dokumentáció elérhetőségét.
A Huitong azt állítja, hogy gyártási tevékenysége CNC megmunkáló és tesztelő berendezéseket foglal magában, termékkínálata pedig DZR sárgaréz anyagokra épül. A vállalat ISO 9001 és KC tanúsítványokról is beszámol, és támogatja az OEM/ODM testreszabását a vonatkozó termékekhez.
Mik a legfontosabb telepítési lépések?
A megfelelő szerelés elengedhetetlen a préselt csatlakozás tervezett tömítési teljesítményének eléréséhez. Míg a pontos eljárásoknak követniük kell a gyártó utasításait, a következő munkafolyamat hasznos általános hivatkozást nyújt.
- Készítse elő a csövet:Vágja le a csövet egyenesen, és távolítsa el a sorját.
- Tisztítsa meg a felületet:Távolítsa el a szennyeződéseket, fémrészecskéket, olajat és egyéb szennyeződéseket.
- Ellenőrizze a szerelvényt:Ellenőrizze a sárgaréz testet és a tömítőelemet látható sérülések szempontjából.
- Helyezze el a dugót:Helyezze be a szerelvényt a megadott mélységig.
- Nyomja meg a kapcsolatot:Alkalmazza a megfelelő szerszám- és pofa-konfigurációt.
- Ellenőrizze az ízületet:Ellenőrizze, hogy a préselési művelet megfelelően befejeződött-e.
- Tesztelje a rendszert:A csővezeték üzembe helyezése előtt végezze el a megfelelő nyomás- vagy szivárgáspróbát.
A szerelők soha ne cseréljenek ki nem kompatibilis szerszámot, és ne gondolják, hogy a túlzott nyomóerő javítja a tömítést. A szerelvény gyártójának beszerelési utasításainak követése a biztonságosabb megközelítés.
Hogyan tartható fenn a tömítési teljesítmény?
Bár a préselhető szerelvényeket stabil szolgáltatásra tervezték, a rendszer megfelelő karbantartása továbbra is fontos. A rendszeres ellenőrzés segíthet a problémák azonosításában, mielőtt azok nagyobb szivárgássá vagy működési problémákká alakulnának.
- Vizsgálja meg a szabad csatlakozásokat, hogy nincs-e látható szivárgás vagy nedvesség.
- Védje a szerelvényeket a szükségtelen mechanikai hatásoktól.
- Tartsa tisztán a környező telepítési területet, ahol praktikus.
- Figyelje a nyomást és a hőmérsékletet a rendszer tervezési határértékeihez képest.
- Az abnormális nyomásveszteséget vagy megmagyarázhatatlan nedvességet azonnal vizsgálja meg.
- Olyan csereszerelvényeket használjon, amelyek megfelelnek az eredeti cső- és csatlakozási előírásoknak.
Nagyobb telepítéseknél a karbantartó csapatok nyilvántartást is vezethetnek a szerelvény specifikációiról, a telepítési dátumokról, a nyomáspróba eredményeiről és a cseretevékenységekről. Ez hasznos nyomon követhetőséget teremt a jövőbeni szervizmunkához.
Gyakran Ismételt Kérdések
Mire használható a préselhető sárgaréz csőzáró dugó?
Kompatibilis csövek végének lezárására és tömítésére szolgál. A tipikus alkalmazások közé tartozik a vízellátás, a padlófűtés, a HVAC módosítása, a csővég lezárása és az ellenőrzött nyomáspróba alkalmazások.
Beépíthető-e préselhető ütköződugó forrasztás nélkül?
Igen. Hidegsajtolásos csatlakozási módja forrasztásmentes beépítésre készült, feltéve, hogy a cső, az idom és a présszerszám kompatibilis, és betartják a gyártó beépítési eljárását.
Milyen anyagot használnak a Huitong leállítódugójához?
A Huitong préselhető sárgaréz csőzáró dugóját úgy írja le, hogy cinktelenítésnek ellenálló sárgarézből készül, és nagy szilárdságú tömítőszerkezettel kombinálva. Az idomot kompatibilis réz- és vékonyfalú rozsdamentes acélcsövekhez tervezték.
Alkalmas-e a szerelvény ivóvízrendszerekhez?
Ivóvizes alkalmazásoknál akkor jöhet számításba, ha az adott termékkonfiguráció, tömítőanyag, sárgaréz összetétel, tanúsítványok és a helyi szabályozási követelmények mind megfelelőek. A vásárlóknak használat előtt meg kell erősíteniük a vonatkozó jóváhagyást.
Használható ideiglenes nyomáspróbára?
Igen, a Huitong az ideiglenes nyomáspróbát az egyik tervezett felhasználási esetként azonosítja. A próbanyomásnak és a vizsgálati eljárásnak azonban a szerelvény és a csővezetékrendszer meghatározott határain belül kell maradnia.
Mit kell megerősítenie a vásárlóknak rendelés előtt?
Legalább ellenőrizze a csőanyagot, a külső átmérőt, a falvastagságot, ahol releváns, az üzemi nyomást, a hőmérsékletet, a folyadékközeget, a csatlakozási szabványt, a szükséges mennyiséget és a szerelőszerszám kompatibilitását. Tömeges projekteknél szükség esetén műszaki rajzokat és minőségi dokumentációt is kell kérni.
Válasszon megbízható csővég-tömítési megoldást
A jól megtervezett csőzáró dugó leegyszerűsíti a csővégződést, miközben támogatja a megbízható tömítést és a hatékony telepítést. A DZR sárgaréz konstrukció, a precíziós megmunkálású interfészek, a tömítési technológia és a hidegsajtolású telepítés kombinációja a préselhető sárgaréz csőzáró dugót praktikus megoldássá teszi a kompatibilis víz-, fűtés-, HVAC- és alacsony nyomású folyadék alkalmazásokhoz.
A forgalmazók, vállalkozók, rendszerintegrátorok és mérnöki vásárlók számára a termékválasztást a méretkompatibilitáson, a működési feltételeken, a telepítési követelményeken, az anyagminőségen és a szállító gyártási képességén kell alapulnia. A Huitong sárgaréz csőszerelvényeket és folyadékszabályozó alkatrészeket biztosít gyári gyártással, kutatás-fejlesztési támogatással, minőség-ellenőrzési képességekkel és OEM/ODM opciókkal a minősített projektekhez.
Megfelelő sárgaréz csővég tömítési megoldást keres projektjéhez?Tekintse át a préselhető sárgaréz csőzáró dugó specifikációit, erősítse meg a csőre és az alkalmazásra vonatkozó követelményeket, éslépjen kapcsolatba velünka termék részleteiért, a műszaki támogatásért, a testreszabási lehetőségekért és a rendelésre vonatkozó árajánlatért.
