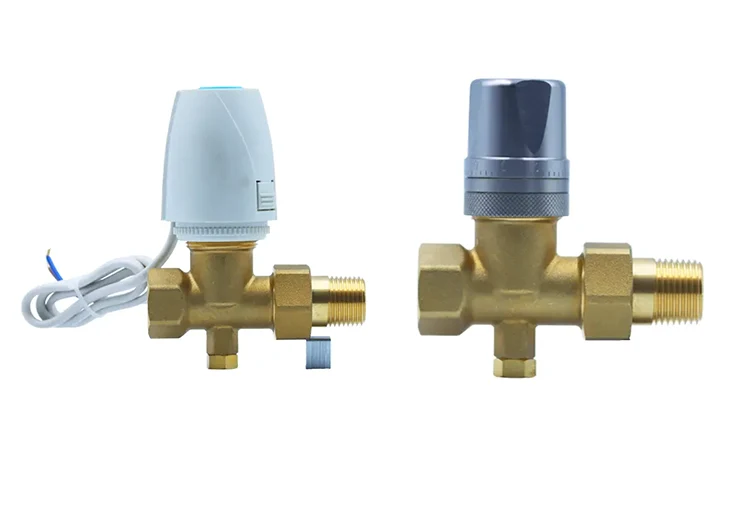

Ez a padlófűtési csőbe integrált áramlásszabályozó szelep egy mechanikus eszköz, amelyet a Huitong kifejezetten lakossági és kis-közepes kereskedelmi fűtési rendszerekhez fejlesztett ki. Egyetlen darab HPb59 sárgarézből van kovácsolva, és nikkelezett felülettel rendelkezik, amely ellenáll a vízkőnek és az oxidációnak.
Precíziósan megtervezett szelepmagot tartalmaz, világos skálajelölésekkel, amely lehetővé teszi a vízáramlás kézi, precíz finomhangolását az egyes körökben. Ez lehetővé teszi a fűtési hőmérséklet gyors kiegyenlítését az egész otthonban, hatékonyan megoldva az egyenetlen fűtéssel kapcsolatos problémákat.
A szelepház kétrétegű, hőálló EPDM tömítéseket tartalmaz, amelyek szivárgásmentes teljesítményt biztosítanak a hosszú távú meleg- és hidegvíz-ciklus nyomása alatt. Integrált kialakítása szükségtelenné teszi az extra adapterek használatát, és csökkenti a lehetséges szivárgási pontokat, míg kompakt mérete lehetővé teszi, hogy könnyen illeszkedjen szűk elosztószekrényekbe.
|

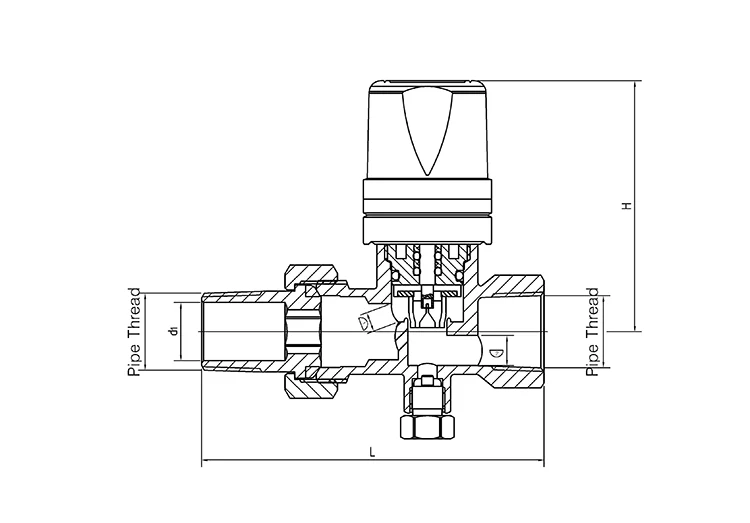

Termékleírások |
L |
H |
d1 |
∅ |
Csőszál |
|
|
DN |
Méret |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Melegkovácsolással, vastagított falakkal kialakított anyag sűrű, porozitástól és homoklyukaktól mentes. Stabil nyomásállóságot biztosít, egész évben meleg- és hidegvizes ciklusra alkalmas padlófűtési rendszerekben, és ellenáll a deformációnak vagy repedésnek.
A teljes szelepház nikkelezett, hogy elszigetelje a sárgaréz alapanyagot a vízben lévő ásványokkal és nedvességgel való közvetlen érintkezéstől. Ez hatékonyan gátolja a vízkő lerakódását és az oxidációt/rozsdásodást, meghosszabbítva a szelep élettartamát.
A sárgaréz tuskókat tételenkénti spektroszkópiai elemzésnek vetik alá annak biztosítására, hogy ne szivárogjanak ki káros nehézfémek, és megfeleljenek az anyagspecifikációknak, megfelelve a beltéri lakossági fűtési rendszerekre vonatkozó környezetvédelmi szabványoknak.
Speciális belső szelepmaggal rendelkezik, világos skálajelölésekkel. A felhasználók intuitív módon és pontosan beállíthatják a vízáramlást az egyes körökhöz; a beállítási beállítások egyértelműen meghatározottak és könnyen kezelhetők, nincs szükség speciális felszerelésre a beállításhoz.
Az egyes padlófűtési körök áramlási sebességének független szabályozásával a rendszer kompenzálja a változó csőellenállásokat. Ez megoldja a problémákat, például a hurok túlsó végén lévő helyiségek nem melegednek fel, miközben a forráshoz közelebb eső csövek túlmelegednek, így egyenletes és stabil fűtési hőmérsékletet biztosít az egész otthonban.
Az ágak közötti áramlás kiegyenlítése kiküszöböli a helyi turbulenciát és a nem hatékony keringést. Ez csökkenti a keringtető szivattyú terhelését, és minimálisra csökkenti a folyamatos nagy teljesítményű működés szükségességét, ami hosszú távon jelentős energiamegtakarítást eredményez.
Két speciális, padlófűtéshez tervezett EPDM (etilén-propilén dién monomer) tömítéssel van felszerelve. Ezek gyári szabvány szerinti tartóssági vizsgálaton esnek át a termikus ciklus szempontjából, és ellenállnak a keményedésnek, zsugorodásnak, repedésnek vagy deformációnak, még hosszan tartó, 60 °C-ot meghaladó forró víznek való kitettség esetén is.
A tömítések egyszerre vannak elhelyezve mind a szelepmagban, mind a szelepház menetein, így biztosítva a nagy pontosságú illesztést. Ez megőrzi a légmentes, szivárgásmentes tömítést még a termikus ciklus okozta ingadozó víznyomások mellett is, hatékonyan kiküszöbölve a lassú szivárgás kockázatát a csatlakozási pontokon.
A tömítő alkatrészek egyenként több tízezer magas és alacsony hőmérsékletű öregedési cikluson mentek keresztül. Ez biztosítja, hogy a tömítési teljesítmény változatlan marad az egész éves, megszakítás nélküli működés során lakossági vagy kereskedelmi fűtési alkalmazásokban.

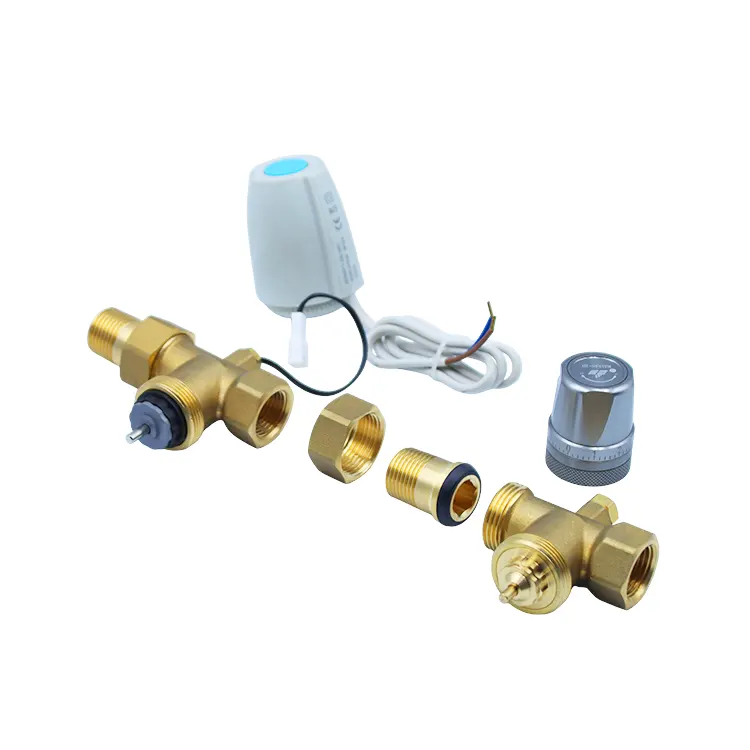

A padlófűtés cső integrált áramlásszabályozó szelep teste és beállító mechanizmusa egyetlen egységként van kialakítva, így nincs szükség további adapterekre vagy áramláselosztó szerelvényekre. Ez drasztikusan csökkenti a menetes csatlakozási pontok számát, ezáltal minimálisra csökkenti a szivárgás kockázatát a forrásnál.
Az áramvonalas, kompakt szerkezet korlátozott helyet takarít meg az elosztószekrényen belül. Lehetővé teszi a problémamentes beszerelést szűk helyeken, például keskeny mennyezeti üregekben, függőleges csőaknákban és kis lakossági elosztószekrényekben.
A szelepház mindkét végén a padlófűtési iparban megszokott szabványos menetes specifikációk vannak, lehetővé téve a közvetlen csatlakozást a főáramú elosztókhoz. Kompatibilis a PEX és alumínium-műanyag kompozit fűtőcsövekkel, így ideális közvetlen helyettesítője az elavult szerelvényeknek mind az új otthonok telepítésénél, mind a felújítási projekteknél.
Alkalmas lakások és saját építésű házak padlófűtésére. Nem igényel elektronikus vezérlőrendszert; A kézi skála alapú beállítás egyszerű, és minden helyiségben kiegyensúlyozza a fűtési hőmérsékletet. Kompakt mérete könnyen illeszkedik a szabványos lakossági padlófűtéses szekrényekbe.
Ideális nagy használati gyakoriságú és potenciális csőszennyeződésekkel rendelkező kereskedelmi helyiségekhez. A kézi beállítás lehetővé teszi a hőmérséklet-kiegyenlítést a különböző zónákban szükség szerint. Az integrált szerkezet leegyszerűsíti a telepítést, így alkalmas szabványosított, nagyszabású HVAC kiépítésre kereskedelmi egységekben.
Alkalmas központi padlófűtési rendszerekhez alacsony emeletes irodaházakban, ahol nincs szükség komplex épületautomatizálásra. Költséghatékonyan éri el a hidraulikus egyensúlyt. A termék teljes projekt-elfogadási tanúsítvánnyal, valamint a kis- és közepes méretű HVAC-projekteknél az ajánlattételi követelmények teljesítésével és a befejezési bejelentéssel kapcsolatos követelményekkel jár.
Megoldás régi, egyszerű áramlási szerelvények cseréjére, amelyek szivárgástól vagy áramlásszabályozási hibáktól szenvednek. Lehetővé teszi a közvetlen cserét ezzel az integrált áramlási szeleppel a beágyazott főcsövek megváltoztatása nélkül, így alacsony szerelési nehézséget és rövid utólagos felszerelési időt biztosít, miközben költséghatékonyan optimalizálja a hidraulikus egyensúlyt.
A sárgaréz tuskók kémiai összetételének tételenkénti spektrális elemzésén esnek át. A szelepmagok és a magas hőmérsékletnek ellenálló EPDM tömítések külön vizsgálaton esnek át a hőciklus, a víznyomásállóság és a tartósság/öregedés tekintetében, kiszűrve az idő előtti öregedésnek vagy az elégtelen nyomásállóságnak kitett alkatrészeket.
Minden integrált áramlási szelep egy teljes tesztsorozaton esik át: a ház víznyomásállósága, buborék alapú légtömörség/szivárgásérzékelés és szimulált tartóssági vizsgálat, amely 10 000 nyitási/zárási ciklust foglal magában. Ezek a tesztek átfogóan ellenőrzik a nyomáshatárokat, a tömítés stabilitását, a szelepmag simaságát és a beállító mérlegek pontosságát.
Minden szeleptest egyedi gyártási tételszámmal lézerrel van megjelölve. A teljes nyomon követhetőség biztosítása érdekében minden szakaszból – kovácsolás, menetvágás, szelepmag összeszerelés és végső ellenőrzés – archiválják az adatokat. Szállításkor sárgaréz anyagspektrális elemzési jelentéseket és gyári hidrosztatikai/légtömörségi tanúsítványokat biztosítunk, amelyek megfelelnek a lakossági padlófűtési ellenőrzések, a kereskedelmi HVAC projektek befejezési bejelentéseinek és a tengerentúli vámkezelés minden követelményének.
Minden termékre szabványos 12 hónapos gyártói garancia vonatkozik, amely fedezi a benne rejlő anyag- és gyártási hibákat, mint például a sárgaréz test repedése, összeszerelési problémák miatti szivárgás, a szelepmag beragadása vagy a skála/tárcsa meghibásodása.
A professzionális technikusok személyre szabott útmutatást adnak az elosztó áramlási szelep-szerelési szabványairól, a praktikus tárcsa-beállítási módszerekről, a szakaszos csővezeték nyomásvizsgálatáról és a tömítések szivárgásának hibaelhárításáról, ezáltal csökkentve az utómunkálati időt a helyszíni telepítés és üzembe helyezés során.
A többnyelvű online támogatási csapat a globális időzónákat alkalmazza, biztosítva a gyors válaszokat a termékválasztékkal, a tömeges rendelések nyomon követésével és az értékesítés utáni problémajelentésekkel kapcsolatban a tengerentúli nagykereskedőktől és a kis-közepes méretű padlófűtési vállalkozóktól, biztosítva a zökkenőmentes határokon átnyúló kommunikációt.
Nagyméretű kereskedelmi vagy lakossági tömeges beszerzési projektekhez személyre szabott menetspecifikációkat kínálunk az elosztócsövek átmérője és a szekrény elrendezési követelményei alapján. Cserélhető kopóalkatrészek, például OEM EPDM tömítések és állítható szelepmagok stabil, hosszú távú ellátását is biztosítjuk.
Floor Heating Pipe Integrated Flow Control Valve: Features mechanical manual dial adjustment without electronic actuators. Kifejezetten padlófűtési rendszerekhez tervezték lakóházakban, kis- és közepes méretű üzletekben, valamint olyan kis irodaházakban, amelyekben nincs épületautomatizálási rendszer (BAS); it is optimized for basic hydraulic balancing at a lower cost. Program-controlled flow valve: Equipped with a stepper-motor electronic control module; compatible with 0-10V and Modbus building automation signals; alkalmas BMS intelligens menedzsment platformokat tartalmazó kereskedelmi HVAC projektekhez (pl. nagy bevásárlóközpontok, sokemeletes irodaházak, közösségi központi fűtés); támogatja a távoli, program alapú áramlásvezérlést.
Integrált áramlásszabályozó szelep: A szelepmag kézi elforgatásán alapul; az áramlás finomhangolása egyetlen ághoz egy intuitív skálán keresztül érhető el; nem igényel kapcsolódó elektromos vezérlővezetékeket vagy automatizálási állomást; a helyszíni üzembe helyezés nem igényel speciális elektromos vezérlőtechnikusokat. Programvezérelt áramlási szelep: Támogatja mind a helyi kézi beállítást, mind a távoli/ütemezett automatikus áramlásszabályozást az épületrendszeren keresztül; megköveteli az elektromos vezérlő jelvezetékek telepítését és az automatizálási állomással való integrációt; az üzembe helyezés épületautomatizálási programozási szakértelmet igényel.
Integrált áramlásszabályozó szelep: Kis- és közepes méretű padlófűtési projektekre (lakóházak felújítása, kis üzletek, alacsony épületek irodái) célzott; áramvonalas szerkezetű, elektromos vezérlőelemek nélkül; alacsonyabb egységbeszerzési költség; alkalmas nagy volumenű, költséghatékony HVAC-berendezésekhez. Programvezérelt áramlási szelep: Alkalmas nagyszabású HVAC projektekhez, mint például kereskedelmi komplexumok és sokemeletes központi fűtési rendszerek; az elektronikus vezérlőmodulok és a precíziós szelepmagok beépítése növeli az egységköltséget; alkalmas csúcskategóriás kereskedelmi projektekhez, amelyek költségvetése az intelligens épületek korszerűsítéséhez szükséges.
Integrált áramlásszabályozó szelep: Nem tartalmaz elektromos alkatrészeket; csak a szelepmag és a tömítések kopóalkatrészek; kevés típusú alkatrészt igényel, és lehetővé teszi az egyszerű cserét; a karbantartáshoz nincs szükség villanyszerelőre – a HVAC-szerelők meg tudják oldani az alkatrészcserét; alacsony karbantartási költségek. Programvezérelt áramlási szelep: A kopó alkatrészek közé tartozik az elektronikus működtető, a kommunikációs modul, a szelepmag és a tömítések; az elektromos alkatrészek meghibásodása speciális technikusok hibaelhárítását igényli; a pótalkatrészek szélesebb körét foglalja magában; magasabb általános hosszú távú karbantartási költségek.
Integrált áramlásszabályozó szelep: Csak menetes csőcsatlakozásokat igényel; nincs szükség hely az elektromos vezetékekhez; közvetlenül beépíthető kompakt padlófűtési szekrényekbe vagy rejtett mennyezeti csővezetékekbe; nincs szükség további vezetékezési lépésekre. Programvezérelt áramlási szelep: A csőszerelés mellett helyet kell hagyni az elektromos vezérlővezetékek lefektetésére; a gépészeti helyiségek és berendezések csőaknáihoz alátámasztó kábeltálcák szükségesek, ami megnöveli a helyszíni építési lépéseket és munkaidőt.
V: A régimódi műanyag dugók és az egyszerű csőszerelvények nem rendelkeznek áramlásszabályozási képességekkel, és nem tudják kiegyensúlyozni a vízáramlást a padlófűtési ágak között, ami könnyen egyenetlen fűtéshez vagy hűtéshez vezet az egész házban. A mérleg nélküli szabványos áramlási szerelvényeknél hiányzik a beállítási referencia, teljes mértékben a szerelő tapasztalatára támaszkodva; ez megnehezíti az üzembe helyezést, és hajlamos az áramlás későbbi eltolódására. A padlófűtési csőbe integrált áramlásszabályozó szelep pontos jelölésekkel ellátott szelepmaggal rendelkezik, amely lehetővé teszi az áramlás intuitív kézi beállítását minden egyes körhöz. Integrált szerkezete csökkenti a szivárgásra hajlamos csatlakozási pontok számát, költséghatékony hidraulikus kiegyensúlyozást biztosít, és alkalmas különféle kis-közepes padlófűtési projektekhez.
V: Kifejezetten padlófűtéshez tervezett EPDM tömítéseket használ. Ezek átmentek a gyári tartóssági teszteken, amelyek több mint ezer ciklusban váltakoznak meleg és hideg hőmérsékleten (60°C felett). Nem keményednek meg, nem zsugorodnak és nem repednek meg, ha egész évben forró vízbe merítik. A kétpontos tömítés – mind a szelepmagnál, mind a meneteknél – hosszú távon hatékonyan megakadályozza a lassú szivárgást a csatlakozási pontokon.
V: A hazai és a nemzetközi HVAC piacokon megszokott szabványos menetspecifikációkat alkalmazza, így kompatibilis a főbb padlófűtési kollektormárkák több mint 95%-ával. Lehetővé teszi a közvetlen cserét különféle új és meglévő rendszerekben, beleértve a lakóházakat, saját építésű házakat, üzleteket és kis irodaházakat. Egyedi menetspecifikációk állnak rendelkezésre a nem szabványos elosztókat használó nagyszabású projektekhez.
V: A szeleptest kompakt, áramvonalas kialakítású, amely alkalmas elosztócső végére vagy leágazó vezetékre történő felszerelésre; csak a fokozatos beállító fogantyú áll ki, ami lehetővé teszi, hogy a fő szeleptestet teljesen beburkolja a padlófűtés szigetelésébe. Akár kompakt lakossági fűtőszekrénybe, akár szűk, korlátozott hézagú közműves aknába szerelik be, az áramlási sebesség könnyen beállítható a fogantyú kézi elfordításával – fémlemez, csővezeték vagy szigetelés nélkül –, ami lehetővé teszi a zökkenőmentes, egyszemélyes működést.
V: Abszolút. A szelep menetes specifikációi kompatibilisek a régebbi elosztókon használt szerelvényekkel. Az utólagos felszereléshez egyszerűen el kell távolítani a meglévő, elavult alkatrészeket, és közvetlenül be kell szerelni az integrált áramlási szelepet; nincs szükség a beágyazott főellátó vezetékek átvágására, módosítására, ami jelentősen csökkenti az utólagos felszerelés bonyolultságát, valamint az anyag- és munkaerőköltségeket.
V: Az univerzális áramlásszabályozó szerelvények általános célú alkatrészek, amelyeknek további adapterekre van szükségük az elosztókhoz való csatlakozáshoz – több helyet foglalnak el az elosztószekrényben, és potenciális szivárgási pontokat adnak hozzá. Ezt a szelepet kifejezetten a padlófűtés elosztócső végére történő beépítéshez tervezték – egyetlen integrált testben egyesíti a csatlakozást és az áramlásszabályozást, nincs szükség további adapterekre, és kompaktan illeszkedik a szűk elosztószekrényekbe. Ez az optimalizált választás lakossági és kis- és közepes méretű kereskedelmi padlófűtési projektekhez, ahol korlátozott a szekrény helye.
