A nagy bevásárlóközpontokban, irodaházakban és lakóépületekben a központi fűtési és hűtési rendszerek a BMS-platformokra támaszkodnak a folyadékelosztás kezelésében. A hagyományos kézi vagy önműködő kiegyensúlyozó szelepek nem integrálhatók ezekkel az intelligens platformokkal, mivel nem biztosítanak távoli, ütemezett vagy zónaspecifikus precíziós áramlásszabályozást. A hálózatban a folyamatos nyomásingadozások gyakran egyenetlen fűtéshez vagy hűtéshez vezetnek a zónák között, míg a teljes terheléssel működő szivattyúk magas energiafogyasztást eredményeznek. Ezenkívül az osztott típusú szelepszerelvények összetett alkatrészeket, fáradságos telepítést és vezetékezést foglalnak magukban, valamint nagyobb a csatlakozási szivárgás kockázata.

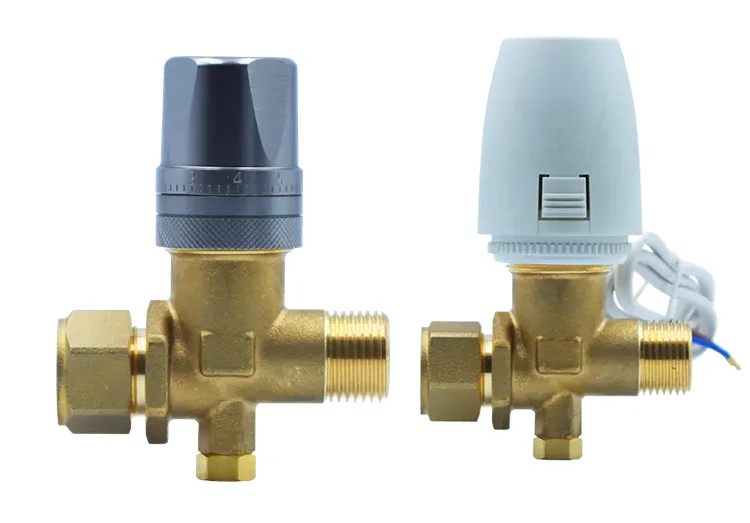

Az Automatic Programmed Flow Valve for Medium Fluid egy elektronikusan vezérelt, programozható áramlási szelep, amelyet kifejezetten az intelligens HVAC BMS alkalmazásokhoz fejlesztettek ki. A szelepház precíziós öntött, vastagított, korrózióálló HPb59 sárgarézből készült, és léptetőmotorral hajtott elektronikus működtetővel van felszerelve, amely kompatibilis a szabványos 0-10V és Modbus BMS jelekkel.
Rendelkezik egy nagy pontosságú földelő szelep maggal a pontos lineáris áramlásszabályozás érdekében, automatikusan beállítja az ág áramlását az előre beállított programok szerint, hogy ellensúlyozza a hálózati nyomásingadozásokat és stabilizálja a zóna hőmérsékletét, ezáltal hatékonyan csökkentve a szivattyú energiafogyasztását.
A szelep kétrétegű, hőmérsékletálló EPDM tömítéseket tartalmaz, amelyek biztosítják a szivárgásmentes működést a fűtő- és hűtőközeg hosszú távú keringtetése során. Integrált kialakítása minimálisra csökkenti a csőkötések számát, leegyszerűsíti a helyszíni csőelrendezést és az elektromos vezetékezést.
Az elosztókkal és a különféle fűtőcső anyagokkal kompatibilis szabványos menettel támogatja a távvezérlést, a karbantartást és az ütemezett zóna alapú áramlásszabályozást. Széles körben alkalmazható intelligens HVAC vízrendszerekben irodaházakban, kereskedelmi komplexumokban és nagy lakóközösségekben, egyensúlyban tartva a precíziós távvezérlést a hosszú távú tömítési megbízhatósággal.
|

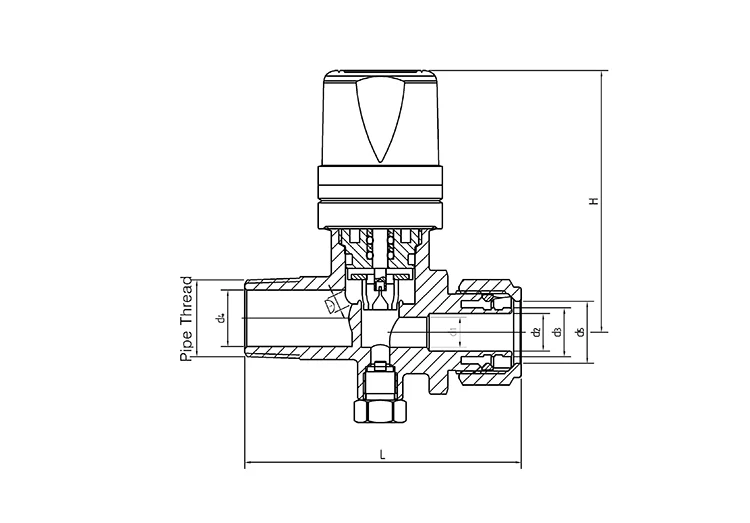

Termékleírások |
L |
d1 |
d2 |
d3 |
d4 |
d5 |
H |
||
|
DN |
Méret |
||||||||
|
15 |
16 mm |
73.5 |
4.2 |
8.0 |
10.0 |
13.0 |
15.0 |
16.5 |
70.0 |
A szeleptest egyetlen, vastagított egységként van kovácsolva, ami nagy anyagsűrűséget és szilárdságot kínál. Ellenáll a HVAC fűtő- és hűtőközeg okozta korróziónak, egész évben alkalmas folyamatos hőciklusra, és ellenáll a deformációnak vagy repedésnek.
A sárgaréz hordozó precíziós felületkezelésen esik át, hogy ellenálljon a vízkőlerakódásnak és a közeg által kiváltott korróziónak; a hosszú távú működés során ellenáll a lerakódásnak és oxidációnak, ezáltal meghosszabbítja a szelep élettartamát.
A nyers sárgaréz anyagokat tételenkénti spektroszkópiai elemzésnek vetik alá, hogy biztosítsák a káros nehézfémek kimosódásának elkerülését, és megfeleljenek a nagyméretű kereskedelmi HVAC csővezeték-projektekben használt anyagokra vonatkozó szabványoknak.
Tartalmaz egy integrált léptetőmotoros működtetőt, amely támogatja a két fő épületfelügyeleti rendszer (BMS) jeltípust – a 0-10 V analóg és a Modbus digitális kommunikációt –, amely lehetővé teszi a különböző intelligens épületfelügyeleti rendszerekbe való zökkenőmentes integrációt.
Nagy pontosságú földelő szelepmaggal felszerelve a lineáris áramlásszabályozáshoz. Az automatikus programozott áramlási szelep közepes folyadékhoz támogatja az előre beállított vezérlőprogramokat, amelyek automatikusan beállítják az ágak áramlási sebességét az időbeosztás és a zónák alapján, kifinomult, intelligens hidraulikai kiegyensúlyozást érve el.
A csővezeték nyomásingadozásaira adott valós idejű válasz lehetővé teszi a szelepnyitás automatikus beállítását. Ez stabilizálja az áramlást az elágazó áramkörökben, és megoldja a hőkiegyensúlyozatlanság problémáit a távoli és közeli zónák között a nagy HVAC rendszerekben.
Kettős EPDM tömítést tartalmaz, amelyet kifejezetten HVAC alkalmazásokhoz terveztek; ezek ellenállnak a váltakozó meleg és hideg ciklusoknak, és ellenállnak a keményedésnek, zsugorodásnak vagy repedésnek a közegnek való hosszan tartó expozíció során.
A szelepmag és a test meneteinek egyidejű tömítése pontos illeszkedést biztosít. Ez ingadozó nyomásviszonyok mellett is nulla szivárgást biztosít, hatékonyan megelőzve a csővezeték szivárgását vagy szivárgási hibákat.
A tömítőszerelvény több mint 10 000 magas és alacsony hőmérsékleti ciklust magában foglaló tartóssági vizsgálaton esett át, biztosítva ezzel, hogy a tömítési teljesítmény ne romoljon egész évben, megszakítás nélkül a kereskedelmi HVAC alkalmazásokban.
A szeleptest és az elektronikus vezérlőműködtető modul egyetlen egységként van formázva, így nincs szükség külön működtetőkre vagy adapter szerelvényekre; ez jelentősen csökkenti a menetes csatlakozások számát, és több ponton is csökkenti a szivárgás kockázatát.
A kompakt, áramvonalas szerkezet szabványos elektromos csatlakozási portokkal rendelkezik, leegyszerűsítve a csőelrendezéseket és a vezérlőkábelezési eljárásokat, ezáltal csökkentve a helyszíni telepítési időt a nagyméretű HVAC projekteknél.
A szelep bemeneti és kimeneti nyílása az ipari szabványnak megfelelő univerzális meneteket használ, lehetővé téve a közvetlen kompatibilitást a padlófűtési és központi légkondicionáló rendszerek fűtő/hűtő közegeihez használt különféle elosztókkal és csővezetékekkel; az örökölt szelepek közvetlen helyettesítésére szolgál mind az új építési, mind az utólagos projektekben.
Az épületautomatizálási programokat kihasználva a rendszer idő és zóna alapján állítja be az áramlási sebességet; Az automatikus programozott áramlási szelep közepes folyadékhoz automatikusan csökkenti a közeg áramlását munkaidőn kívül, megakadályozva ezzel a szivattyú nem megfelelő működését.
Dinamikusan kiegyenlíti az áramlást az ágak között, hogy kiküszöbölje a turbulenciát és a helyi nagynyomású veszteségeket, csökkentve a keringető szivattyúk terhelését és hosszú távon jelentősen csökkentve a központi légkondicionáló és távfűtési rendszerek teljes energiafogyasztását.
Az épületautomatizálási platformokkal való integráció lehetővé teszi a szelepek működési paramétereinek távfelügyeletét és az áramlásszabályozási programok módosítását, így nincs szükség gyakori helyszíni látogatásokra a gépészeti helyiségben az üzembe helyezéshez, és csökkenti a folyamatos kereskedelmi HVAC-karbantartással kapcsolatos munkaerőköltségeket.
Kompatibilis a többszintes irodaházak központi fűtési és hűtési csöveivel; integrálható az épületautomatizálási rendszerekkel, lehetővé téve a zóna alapú hőmérsékletszabályozást és a távoli programbeállításokat, megkönnyítve a fűtés és hűtés egységes kezelését több irodaszinten.
A kereskedelmi terek nagy gyalogos forgalommal és jelentős ingadozásokkal rendelkeznek a fűtési és hűtési terhelésben. A programozható szabályozószelepek automatikusan beállítják a csővezeték áramlását a munkaidő alapján, kiegyenlítve a hőmérsékletet a különböző zónákban, és csökkentve az üzemi energiafogyasztást.
Ezek a rendszerek szabályozzák az áramlást a fő- és leágazó vezetékekben a sokemeletes lakóépületek fűtő/hűtő közegéhez. Az áramlási programok előre beállíthatók épületenként vagy egységenként, hogy kiegyenlítsék a hőmérséklet-különbségeket a magas és az alacsony padlók között, biztosítva a kompatibilitást az intelligens közösségi fűtéskezelő platformokkal.
Az automatikus kiegyenlítő szelepeket nem tartalmazó meglévő rendszerek korszerűsíthetők anélkül, hogy kiterjedt csővezetékcserére lenne szükség. A régi szelepek egyszerű cseréje ezekkel a programozható intelligens szelepekkel lehetővé teszi az intelligens vezérlés gyors frissítését, és lehetővé teszi az épületfelügyeleti rendszerekbe (BMS) való integrációt a távfelügyelet és vezérlés érdekében.
A sárgaréz szeleptestek szakaszonkénti spektrális elemzésen esnek át; Az elektronikus működtetők, a nagy pontosságú szelepmagok és az EPDM tömítések szigorú tesztelésen esnek át – beleértve a hőciklust, a hidrosztatikus nyomásállóságot és több tízezer nyitási/zárási ciklust – a meghibásodásra hajlamos alkatrészek azonosítása és kiküszöbölése érdekében.
Minden programozható áramlási szelep három magellenőrzésen esik át: áramlási sebesség kalibrálása, BMS jelkommunikációs stabilitás és hidrosztatikus/légtömör szivárgásteszt. A kulcsfontosságú teljesítménymutatók – az áramlásszabályozás pontossága, az elektronikus jelreakció és a csővezeték tömítésének integritása – szigorúan ellenőrzöttek.
Minden szeleptest egyedi gyártási tételszámmal van gravírozva. Minden gyártási szakaszból – kovácsolás, megmunkálás, elektronikus összeszerelés és végső ellenőrzés – archiválják az adatokat a teljes nyomon követhetőség biztosítása érdekében. A szállítmányok átfogó anyagjelentéseket és gyári ellenőrzési tanúsítványokat tartalmaznak.
Minden termékre szabványos 12 hónapos gyártói garancia vonatkozik, amely fedezi az anyagokkal és a kivitelezéssel kapcsolatos belső minőségi problémákat, mint például a sárgaréz szelepház repedése, az elektronikus működtető jelének meghibásodása, a szelepmag elakadása és a tömítés szivárgása.
A professzionális mérnökök személyre szabott, gyakorlati útmutatást nyújtanak a BMS vezetékezési szabványaira, az áramlási programok konfigurációjára, a hidraulikus kiegyensúlyozásra, valamint a szivárgások vagy jelzési hibák hibaelhárítására vonatkozóan, ezáltal minimálisra csökkentve az utómunkálatok szükségességét a nagyszabású projektek helyszíni üzembe helyezése során.
A többnyelvű online támogatási csapat a globális időzónákat alkalmazza, gyors választ adva a termékválasztással, a tömeges rendelési állapot frissítésével és az értékesítés utáni hibaelhárítással kapcsolatos kérdésekre a tengerentúli HVAC-vállalkozók és BMS-rendszerintegrátorok számára.
A nagyméretű kereskedelmi komplexumok és távfűtési projektek számára személyre szabott vezérlési programokat kínálunk az adott BMS-modellekhez és zónakövetelményekhez; biztosítjuk az OEM cserealkatrészek stabil, hosszú távú ellátását is, mint például az elektronikus hajtóművek, EPDM tömítések és a nagy pontosságú szelepmagok.
V: A szabványos önműködő vagy kézi beszabályzószelepek nem rendelkeznek elektronikus kommunikációs modulokkal – nem integrálhatók a BMS-hálózatokba, és nem támogatják a távoli, ütemezett vagy zónaalapú intelligens vezérlést. Ez azt jelenti, hogy a létesítményvezetőknek fizikailag meg kell látogatniuk a gépészeti helyiségeket a beállításokhoz, és az áramlási beállítások nem tudnak alkalmazkodni a változó foglaltsághoz vagy a napi terheléshez. Programozható áramlási szelepünk 0-10 V-os és Modbus BMS jelekkel kompatibilis léptetőmotoros működtetővel rendelkezik. Támogatja az automatizált, többlépcsős áramlásszabályozást és a távoli központosított felügyeletet – lehetővé téve az épületüzemeltetők számára, hogy központi munkaállomásról állítsák be a zóna hőmérsékletét, csökkentsék az áramlást üres órákban, és dinamikusan kompenzálják a hálózaton belüli nyomáskülönbségeket. A nagyszabású kereskedelmi HVAC projekteknél ez alacsonyabb üzembe helyezési munkaerőköltségeket, alacsonyabb energiafogyasztást és stabilabb zónahőmérsékletet jelent a hagyományos mechanikus kiegyensúlyozó megoldásokhoz képest.
V: Mindkettő univerzális szabvány a kereskedelmi HVAC és BMS szabályozáshoz, kompatibilis a központi légkondicionálás és távfűtés BMS rendszereinek főbb hazai és nemzetközi márkáival. Tömeges projektek esetén a kommunikációs programok testreszabhatók az ügyfél speciális vezérlőberendezés-modelljeinek megfelelően.
V: Speciális, HVAC alkalmazásokhoz tervezett EPDM tömítésekkel érkezik, amelyek képesek ellenállni a magas és alacsony hőmérsékletnek; ezek átmentek a gyári tartóssági teszteken, amelyek több mint 10 000 termikus ciklust tartalmaznak. Nem keményednek meg, nem zsugorodnak és nem repednek meg a padlófűtési és központi légkondicionáló rendszerekben található fűtő/hűtő közegnek való hosszú távú kitettség során, míg a szeleptest kétállású tömítőszerkezete egyenletes légtömörséget és szivárgásmegelőzést biztosít.
V: Nem. Az automatikus programozott áramlási szelep a közepes folyadéktesthez és az elektromos működtető szerkezethez egyetlen, áramvonalas egységgé van formázva, így nincs szükség helyigényes külső tartozékokra. Szabványos, kis hatótávolságú vezérlőkábel interfésszel rendelkezik, amely minimális huzalozási helyet igényel, lehetővé téve a kényelmes telepítést és vezetékezést szabványos mechanikai helyiségekben és berendezések csőaknáiban.
