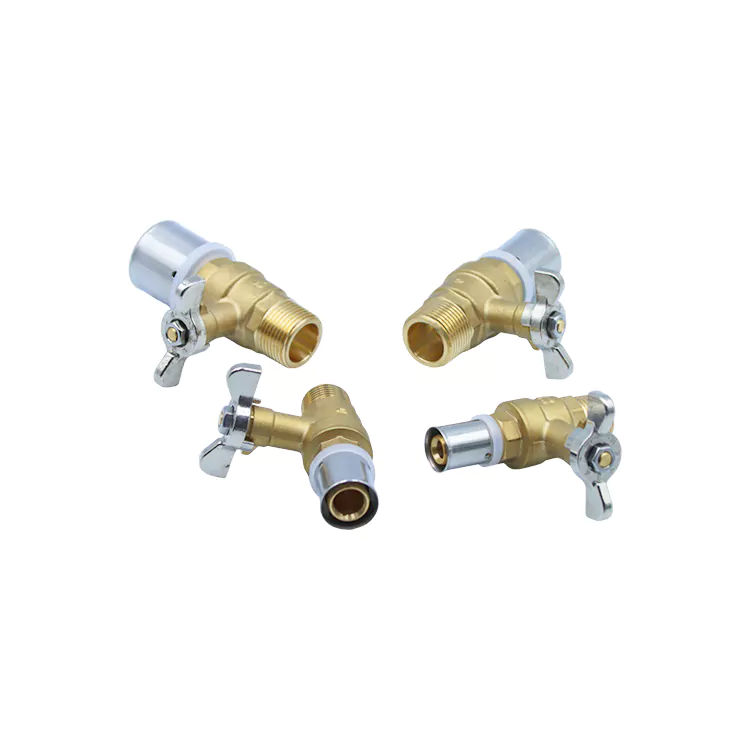

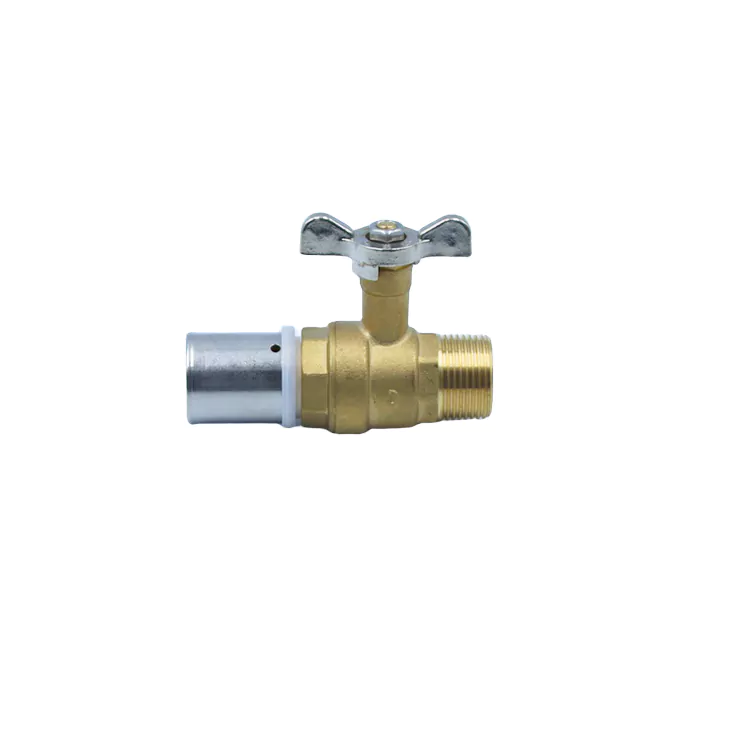

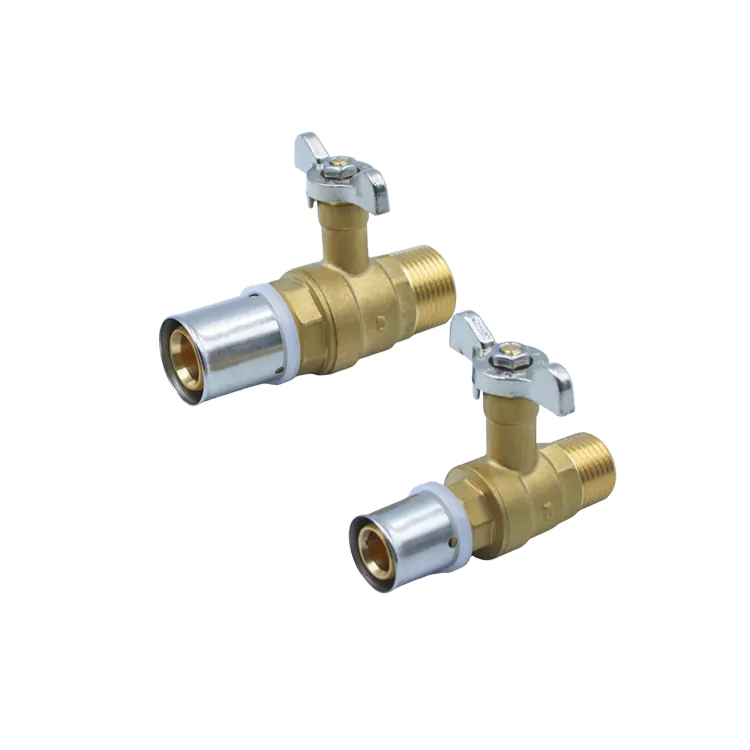

Press Type Pillangó fogantyú Apa menetes sárgaréz golyóscsap

Ez a prés típusú pillangó fogantyús apa menetes sárgaréz golyósszelep egy kettős csatlakozású szelep, amelyet kompozit csőrendszerekhez terveztek. A szeleptest egyetlen darab vastagított, ólommentes HPb59-1 sárgarézből van kovácsolva, amely megbízhatóan megfelel a PN16 nagynyomású szabványoknak. Az egyik oldalon precíziósan megmunkált külső menet található a különféle menetes szerelvényekhez és berendezések interfészeihez való közvetlen csatlakoztatáshoz. A másik oldalon egy speciális préselhető csatlakozó található, rozsdamentes acél nyomógyűrűvel és öregedésálló szilikon tömítéssel; hidraulikus préseléssel szerelve, a folyamat nem igényel hegesztést vagy csőmenetet, így kiküszöbölhető a forrásnál végzett tűzi munkával járó tűzbiztonsági kockázat.

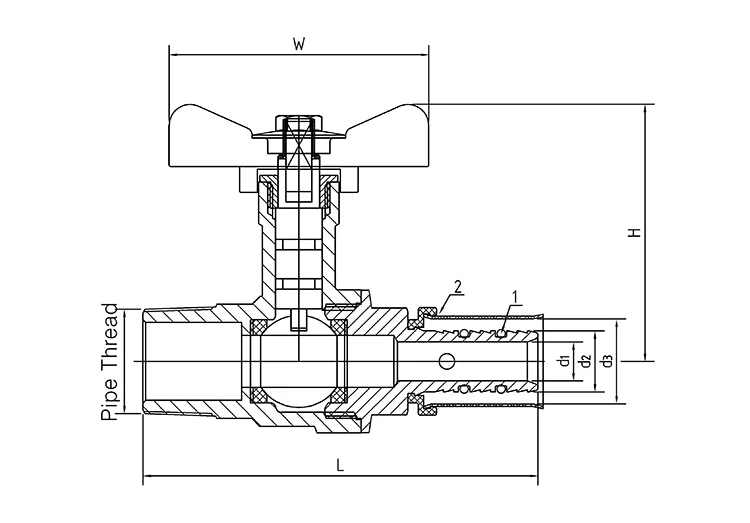

Műszaki paraméterek

Termék részletek

1. Szelepház anyaga: vastagított kovácsolt HPb59-1 sárgaréz

Egyetlen egységként kovácsolva a fröccsöntött testeknél gyakori hibák, például homoklyukak vagy légzsákok kiküszöbölésére. A vastagított fal növeli a nyomásállóságot, és megfelel az ólommentes vízellátó és tűzoltó csőhálózatokra vonatkozó anyagszabványoknak, ellenáll a vízkőnek és az elektrokémiai korróziónak.

2. Kétvégű differenciált kapcsolati struktúra

Az egyik végén precíziós szabványos külső menetek találhatók, egységes menetprofilokkal és nagy koaxilitással, biztosítva a zökkenőmentes kompatibilitást az összes szabványos menetes szerelvénnyel. A másik végén egy integrált, meghosszabbított prés-fit hüvely található; rozsdamentes acél zárógyűrűvel és kétrétegű, öregedésálló szilikon tömítéssel kombinálva szoros, biztos fogást hoz létre a hidraulikus préselés után, hatékonyan megakadályozva a statikus vízszivárgást.

3. Vezérlőelem: Kompakt, csúszásmentes pillangó fogantyú

A kompakt pillangós kialakítás helyet takarít meg szűk helyeken, mint például csőaknák és mennyezeti üregek. Csúszásmentes felületi textúrájú, és lehetővé teszi a teljes nyitás/zárás kapcsolást mindössze 90 fokos elforgatással. A markolat jellegzetes formája biztosítja a szelep állapotának gyors vizuális azonosítását a hálózat ellenőrzése során.

4. Belső tömítő és nyomástartó mag alkatrészek

Tükörbevonatú, tömör krómozott gömbmaggal, teljes furatú (nem redukált) áramlási szerkezettel; vastagított PTFE ülékeket használ a szoros kétirányú tömítés érdekében; a szár beépített kifújásgátló vállkialakítással rendelkezik, hogy ellenálljon a pillanatnyi nagynyomású lökéseknek, és megakadályozza a beszorulást hosszabb inaktivitás esetén.

5. Műszaki adatok és tartozékok

Lefedi a hat főáramú csőméretet: DN15, DN20, DN25, DN32, DN40 és DN50; minden szelep egyedileg lézerrel van megjelölve egy tételkóddal, és a gyárilag illeszkedő csereprés-illesztő gyűrűkkel és szilikon tömítésekkel érkezik.

A termék előnyei

1. Integrált kettős interfész kialakítás:

Ez a préselt típusú pillangós fogantyús apamenetes sárgaréz golyósszelep egyesíti a préselt és a külső menetes csatlakozási módszereket, lehetővé téve a vékonyfalú rozsdamentes acélcsövek és a menetes berendezések vagy szerelvények zökkenőmentes integrációját. Kiküszöböli a további adapterek szükségességét, csökkenti a lehetséges szivárgási pontokat, és lehetővé teszi, hogy egyetlen szelepmodell két különböző csatlakozási forgatókönyvhöz illeszkedjen, ezáltal leegyszerűsítve a készletkezelést.

2. Hidraulikus Press-Fit (forrasztásmentes) technológia:

A préselt csatlakozás mechanikusan, speciális hidraulikus szerszámokkal van rögzítve, nem igényel hegesztést vagy csőmenetet. Ez ideálissá teszi olyan környezetekben, ahol tilos a "forró munka" (nyílt láng) – mint például a csúcskategóriás épületek belső terei, zárt gépészeti helyiségek és tűzbiztonsági utólagos projektek –, miközben jelentősen csökkenti a helyszíni összeszerelés idejét és minimalizálja az emberi mulasztások által okozott utómunkálati költségeket.

3. Kompakt pillangó fogantyú szűk helyekre:

A hagyományos hosszú fogantyúkkal ellentétben, amelyek jelentős távolságot igényelnek, a kompakt pillangós fogantyú könnyen illeszkedik a korlátozott beépítési helyekre, mint például a mennyezeti nyílásokba, a függőleges csőaknákba és a szűk berendezésházba. A 90°-os rövid löketű működés gyors, erőfeszítés nélküli vezérlést tesz lehetővé vészhelyzetekben (pl. tűz vagy csőhiba), jó láthatóságot biztosít az ellenőrzésekhez, és csökkenti a véletlen működés kockázatát.

4. PN16 nagynyomású besorolás és tartós tömítési szerkezet:

A vastagított kovácsolt szeleptest stabilan ellenáll a PN16 névleges nyomásnak, ellenállva a permetező- vagy kazánrendszer indítási-leállítási ciklusaiból adódó pillanatnyi nagynyomású lökéseknek. A háromszoros tömítésű kialakítás – amely egy rozsdamentes acél nyomógyűrűt, egy kétrétegű szilikon tömítést és egy PTFE szelepüléket ötvöz – biztosítja az öregedés és deformáció ellenállását a hosszan tartó statikus vízbemerítés és a termikus ciklus során, hatékonyan kiküszöbölve a rejtett, lassú szivárgással kapcsolatos tűzbiztonsági kockázatokat.

5. Kifújásbiztos szár határoló mechanizmussal:

A szár tövénél egy dedikált reteszelő váll biztosítja a mozgási tartományt. Ez megakadályozza a szár kilökődését, a tömítésnél a szivárgást vagy a beszorulást hosszan tartó statikus készenlét vagy gyakori víznyomás-ingadozás esetén a tűzvédelmi hálózatban, jelentősen csökkentve a jövőbeni karbantartások gyakoriságát.

Alkalmazási forgatókönyvek

1. Kereskedelmi/lakossági tűzoltó csőrendszerek:

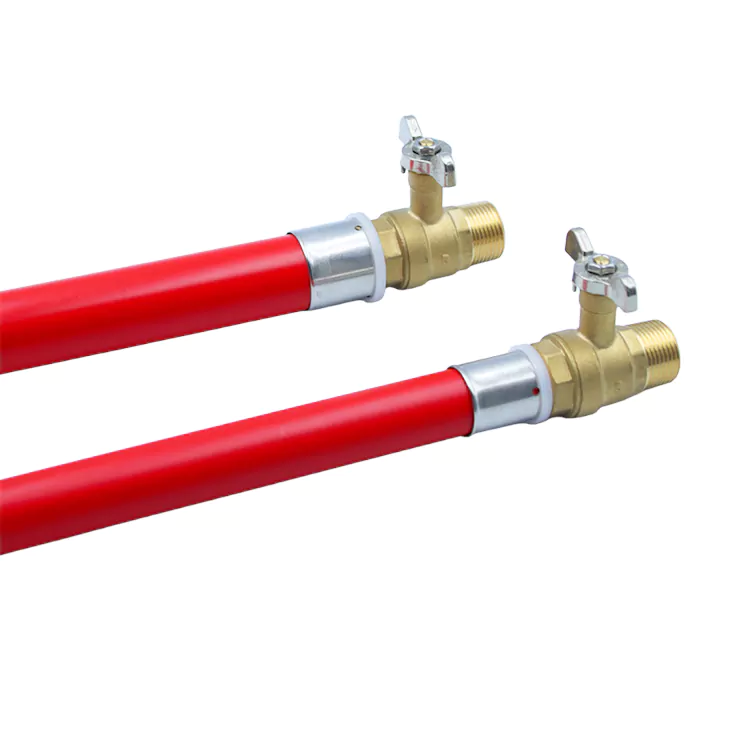

Ideális a vékonyfalú rozsdamentes acél főcsöveket használó rendszerekhez préselt csatlakozásokkal. A szelep menetes vége közvetlenül csatlakozik a menetes locsolófejekhez az elágazó kapcsokon – így nincs szükség adapterekre vagy hegesztésre –, így tökéletes az új tűzvédelmi berendezésekhez csúcskategóriás lakóegységekben és bevásárlókomplexumokban.

2. Rozsdamentes acél csövek lakossági padlófűtéshez és levegős hőszivattyús rendszerekhez:

Alkalmas vékony falú rozsdamentes padlófűtési hálózatok (sajtoláson keresztül) elosztókhoz és keringető szivattyúkhoz (menetes csatlakozásokon keresztül) történő csatlakoztatására. A pillangós fogantyús kialakítás jól illeszkedik olyan szűk helyekre, mint a padlófűtés szekrényei vagy a mennyezetre szerelt csövek, míg a szelep ellenáll a hosszú távú hőciklusnak.

3. Elöregedő tűzvédelmi és fűtési hálózatok utólagos felszerelése:

Ideális olyan helyeken, ahol a melegmunka (hegesztés) nem kivitelezhető. A préselhető vég lehetővé teszi a meghibásodott szelepek gyors cseréjét, míg a menetes vége a meglévő menetes csövekhez csatlakozik; így elkerülhető a beágyazott csövek szétszerelése, ami drasztikusan csökkenti az építés bonyolultságát és költségeit.

4. Vékonyfalú rozsdamentes acél csövek kisméretű ipari víztisztításhoz és -keringtetéshez:

Csatlakoztatja a menetes berendezések kimeneteit rozsdamentes acél keringető csövekkel; a kettős interfész szelep biztosítja a zökkenőmentes integrációt a két csőtípus között. Az ólommentes szeleptest megfelel az ivóvízellátásra vonatkozó biztonsági előírásoknak, a teljes furatú kialakítás pedig stabil áramlási sebességet biztosít.

Modell-összehasonlítás

1. A csőátmérők és az alkalmazási forgatókönyvek összehasonlítása:

-  DN15/DN20: Padlófűtés kis lakóegységekhez és sprinkler leágazó vezetékek egyszintes üzletekhez; kis átmérőjű és szűk beépítési helyekkel rendelkezik, ahol a pillangós fogantyú egyértelmű működési előnyt kínál. DN25/DN32: Sprinkler felszállók sokemeletes lakóépületekhez és fővezetékekhez egyedi padlófűtéshez; szabványos átmérők a kereskedelmi HVAC-rendszerekhez és általános specifikációk a projektleltárhoz. DN40/DN50: Központi sprinkler fővezetékek bevásárlóközpontokhoz és irodaházakhoz, valamint fő keringtető vezetékek nagyméretű levegős hőszivattyús rendszerekhez; nagy áramlású, nagynyomású körülményekhez tervezték, vastagított szeleptesttel a kiváló nyomásállóság érdekében.

2. Kettős interfész szerkezet vs. egycsatlakozású (sajtolt illesztésű vagy külső menetes) golyósszelepek:

- Egycsatlakozású préselhető golyósszelep: Csak rozsdamentes acél csövekkel kompatibilis; nem csatlakoztatható közvetlenül a menetes berendezéshez adapterek nélkül, ami növeli a szivárgás kockázatát. Egycsatlakozású, külső menetes golyóscsap: Csőmenetet igényel; helyszíni tűzmunkát és több feldolgozási lépést foglal magában, ami megnehezíti a telepítést szűk csővezetékes helyeken. Ez a kettős interfészes kompozit golyósszelep: kompatibilis mind a rozsdamentes acél préselt szerelvényekkel, mind a menetes berendezés csatlakozásokkal; nem igényel hegesztést vagy további adaptereket, egyensúlyba hozza a telepítés hatékonyságát a csővezetékekkel.

3. Pillangó fogantyú a hagyományos meghosszabbított fogantyúval szemben: Kiterjesztett fogantyú:

- Jelentős oldalteret foglal el; álmennyezetekben vagy keskeny csőaknákban szigetelés vagy fémlemez akadályozhatja, ami megakadályozza a megfelelő nyitást és zárást. Kompakt pillangós fogantyú: Kompakt átfogó profillal rendelkezik, amely lehetővé teszi, hogy a szeleptest teljesen be legyen zárva a szigetelésbe, és csak a fogantyú kissé szabaddá váljon; akadálymentes működést biztosít szűk, zárt helyeken, és gyorsabb vészhelyzeti vízelzárást tesz lehetővé.

Átfogó többlépcsős minőségbiztosítás

1. Gyártás előtti nyersanyagvizsgálat

A HPb59-1 sárgaréz tuskókat tételenkénti spektrális elemzésnek vetik alá, hogy szigorúan ellenőrizzék az ólommentességi, nyomásállósági és cinktelenítési ellenállási mutatókat. A rozsdamentes acél préselt gyűrűk és szilikon tömítések külön nagynyomású hidrosztatikai vizsgálaton és magas/alacsony hőmérsékletű ciklusos öregedési teszteken mennek keresztül, hogy kiszűrjék az idő előtti meghibásodásra hajlamos alkatrészeket.

2. A késztermékek 100%-os átfogó teljesítményvizsgálata

Minden préstípusú pillangós fogantyús apa menetes sárgaréz golyósszelep nagynyomású hidrosztatikus héjteszten, buborék-alapú légtömörségi teszten és 10 000 ciklusos nyitási/zárási tartóssági teszten esik át a nyomáshatárok, a tömítés stabilitása és a működési élettartam teljes ellenőrzése érdekében.

3. Speciális precíziós ellenőrzés kettős csatlakozásokhoz

A koaxialitást és a menetillesztést külön-külön ellenőrzik a külső meneteknél; hibafelismerést végeznek a préselhető hüvely hegesztésein és a nyomógyűrű illesztésén. Ezek az intézkedések kifejezetten megakadályozzák az olyan gyakori csővezeték-hibákat, mint a menetszivárgás és a csőleválás.

4. Végponttól végpontig köteg nyomon követhetőség és ellenőrzés

Minden szelep lézerrel van megjelölve egyedi tételkóddal. Az összes gyártási szakaszból – kovácsolásból, megmunkálásból, alkatrész-összeszerelésből és végső ellenőrzésből – származó adatok állandóan archiválva vannak, ami lehetővé teszi a gyors nyomon követést és a megoldás azonosítását, ha bármilyen minőségi probléma merülne fel.

Szabványos értékesítés utáni támogatási szabályzatok

1. Egy-egy műszaki útmutató a telepítéshez

A professzionális technikusok átfogó gyakorlati útmutatást nyújtanak, amely kiterjed a rozsdamentes acél csővágásra, a hidraulikus présszerelvény nyomásszabályozására, a külső menetes összeszerelési szabványokra, a csőhálózat szakaszos nagynyomású tesztelésére, valamint speciális hibaelhárítási protokollokat a préselt és menetes csatlakozásokhoz, ezáltal minimalizálva az utómunkálatokat a helyszíni üzembe helyezés során.

2. 24 órás többnyelvű támogatás globális ügyfelek számára

A többnyelvű ügyfélszolgálati csapat a globális időzónákat alkalmazza, gyors válaszokat biztosítva a konkrét működési feltételekre vonatkozó termékválasztással, tömeges rendelési állapotfrissítésekkel, valamint a tengerentúli vállalkozóktól és vízvezeték-nagykereskedőktől származó értékesítés utáni támogatási kérésekre, megkönnyítve a határokon átnyúló zökkenőmentes kommunikációt.

3. Testreszabott megoldások nagyszabású projektekhez

Tömeges projektekhez – például bevásárlóközpontok központi locsolórendszereihez, lakossági padlófűtéshez vagy nagyméretű víztisztító berendezésekhez – személyre szabott termékkiválasztási terveket kínálunk a csővezeték nyomás paraméterei és a csőátmérő követelményei alapján, optimalizálva a teljes csőhálózat elrendezését és a készletlistákat.

4. OEM-alkatrészek stabil ellátása

Hosszú távú, folyamatos ellátást biztosítunk az egyes kopó-kopó alkatrészekből – mint például a rozsdamentes acél présgyűrűk, az öregedésálló szilikon tömítések és a pillangós fogantyúk. Ez lehetővé teszi bizonyos kopott alkatrészek cseréjét a teljes szelep eldobása helyett, jelentősen csökkentve a hosszú távú karbantartási és fogyóeszközök költségeit.

5. 12 hónapos OEM garancia

Minden termékre szabványos 12 hónapos OEM garancia vonatkozik, amely fedezi az anyaghibákat és a gyártási problémákat (például kovácsolás vagy összeszerelési hibák). A lefedett problémák közé tartozik a szelepház repedése, a gyári összeszerelés miatti szivárgás, a nem megfelelő menetpontosság és a nyomógyűrű tömítési hibái; ingyenes műszaki útmutatást és OEM cserealkatrészeket biztosítunk.

Tanúsítványok és képesítések

1. Anyagvizsgálati dokumentumok: HPb59-1 sárgaréz spektroszkópiai elemzési jelentése; rozsdamentes acél présgyűrűk és szilikon tömítések speciális hőmérséklet- és nyomásállósági vizsgálati jelentései.

2. Késztermék-teljesítményjelentések: Gyári hidrosztatikus nyomásvizsgálati jegyzőkönyvek a szeleptesthez; légmentességi/szivárgási vizsgálati jelentések; tartóssági vizsgálati feljegyzések (10 000+ ciklus); hibaészlelési jelentések préselhető portokhoz.

3. Nemzetközi megfelelőségi tanúsítványok: CE termékbiztonsági tanúsítvány, amely megfelel a vízvezeték- és tűzvédelmi szerelvényekre vonatkozó import- és vámkezelési szabványoknak a világ legtöbb országában.

4. Projektelfogadási dokumentáció: OEM megfelelőségi tanúsítvány és tételek nyomon követhetőségi nyilvántartásai; biztosítja az összes szükséges dokumentációt a hazai tűzvédelmi és HVAC projektek átvételéhez, valamint a tengerentúli projekt licitáláshoz és regisztrációhoz.

GYIK

1. kérdés: Melyek a prés típusú pillangó fogantyús apa menetes sárgaréz golyósszelepek fő előnyei az egycsatlakozású szelepekhez képest?

V: A szabványos egynyomású golyóscsapok csak rozsdamentes acél csövekhez csatlakoznak; menetes locsolófejekhez vagy keringető szivattyúkhoz való csatlakoztatáshoz adapterekre van szükség, ami további lehetséges szivárgási pontokat jelent. A tiszta külső menetes golyóscsapok helyszíni menetezést igényelnek, ez a folyamat nehézkes és tűzveszélyes a forró munka miatt. Ez a termék integrált kettős interfészes kialakítással rendelkezik, amely lehetővé teszi egyetlen szelep csatlakoztatását két különböző típusú csővezetékhez adapterek vagy hegesztés nélkül. Ez csökkenti a készletek változatosságát, leegyszerűsíti a helyszíni összeszerelést, csökkenti a csővezetékek szivárgásának kockázatát, és ideális mind az új építési, mind a hibrid csőrendszereket érintő felújítási projektekhez.

2. kérdés: A hidraulikus préseléssel kialakított csatlakozási pont csőleválást vagy szivárgást fog tapasztalni a tűzvédelmi rendszerben lévő statikus víznek való hosszabb kitettség után?

V: Nem. A termék nagy szilárdságú rozsdamentes acél zárógyűrűvel és kétrétegű, öregedésálló szilikon tömítéssel rendelkezik. A hidraulikus préselés után a reteszelőgyűrű egyenletesen kapcsolódik a rozsdamentes acél csőfalhoz, egyenletesen elosztva a feszültséget, hogy megakadályozza a helyi nyomáspontok okozta deformációt. A szilikon tömítés több ezer órás statikus vízbemerítési öregedési teszten esett át, így alkalmassá teszi a tűzvédelmi csőhálózatok hosszú távú statikus körülményeire. Ezenkívül minden préselt csatlakozás roncsolásmentes vizsgálaton esik át a gyár elhagyása előtt, hatékonyan kiküszöbölve a tűzbiztonsági kockázatokat, mint például a csőleválás vagy lassú szivárgás a forrásnál.

3. kérdés: Megfelel-e a PN16 nyomásérték a sokemeletes kereskedelmi épületekben lévő tűzoltó-szórócsövek hálózataira vonatkozó követelményeknek?

V: Teljesen kompatibilis. A szeleptestet sűrített HPb59-1 sárgarézből kovácsolják egyetlen egységként, és szállítás előtt roncsolásos PN16 nagynyomású tesztnek vetik alá. Megbízhatóan ellenáll a magasnyomású locsolórendszerek állandó nyomásának és a szivattyú start-stop ciklusok által okozott átmeneti nagynyomású túlfeszültségeknek, megfelelve a tűzvédelmi csővezeték-projektek hazai és nemzetközi szabványainak.

4. kérdés: A rövid pillangófogantyú akadályozva lesz, vagy lehetetlen lesz működni szűk helyeken, például keskeny mennyezeti üregekben vagy függőleges csőaknákban?

V: Nem. A pillangó fogantyúja kompakt, lehetővé téve, hogy a szeleptest sajtolt része teljesen be legyen burkolva szigetelőanyaggal, miközben csak a fogantyú nyúlik kissé kifelé, minimális működési távolságot igényelve. 90°-os, rövid löketű kialakítása lehetővé teszi a nyitott és zárt állapotok közötti váltást egy egyszerű mozdulattal, akadálytalan működést biztosítva a szabványos csőtengelyeken és a mennyezeti hézagokon belül, fémlemez vagy szigetelés beavatkozása nélkül.
