Sárgaréz beépített gyűjtőcső padlófűtéshez

A padlófűtési rendszer építése és hosszú távú üzemeltetése során az elterjedt osztott típusú elosztószelepek gyakran több problémával is szembesülnek, mint például szétszóródott alkatrészek, bonyolult szerelési eljárások, rendellenes gázfelhalmozódás és zaj a csővezetékekben, a teljes rendszer leállításának szükségessége egyvezetékes karbantartás miatt, valamint vízszivárgás magas hőmérsékletű működés közben.

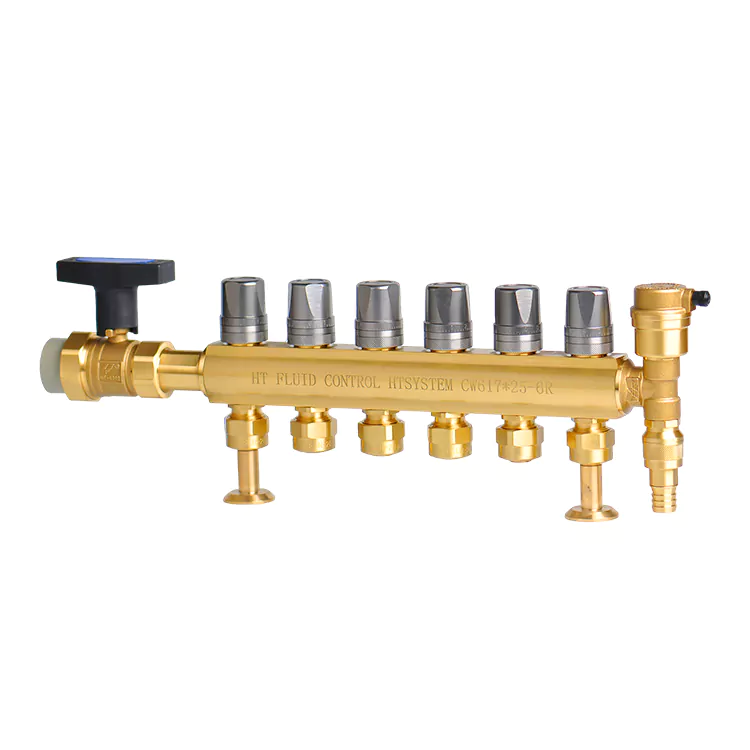

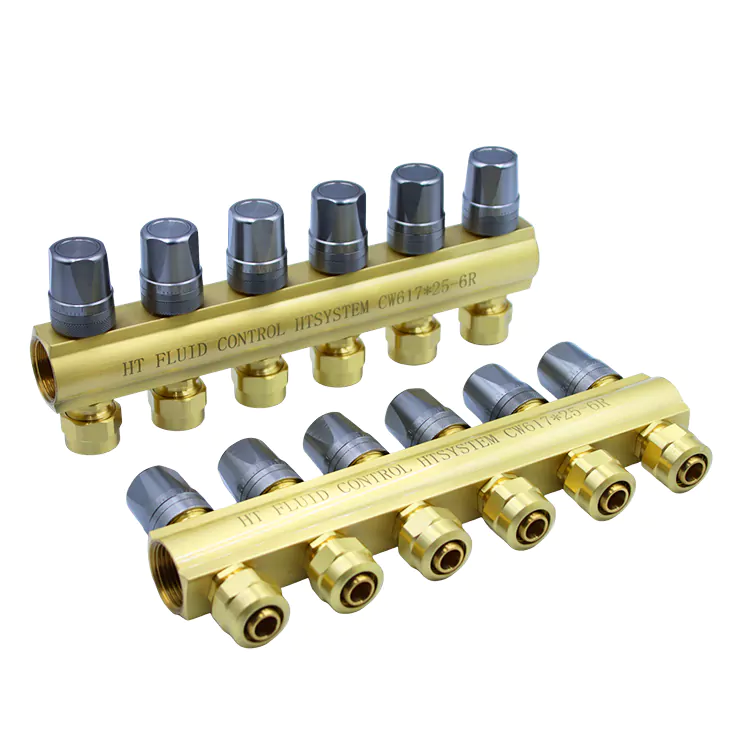

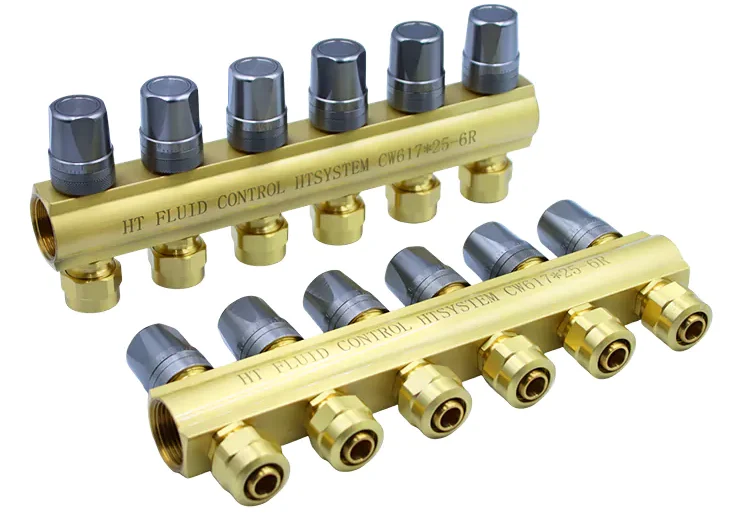

Ez a sárgaréz integrált padlófűtési csővezeték egy integrált elosztószelep, amelyet kifejezetten a vizes padlófűtési rendszerhez terveztek. Vastag HPb59 sárgaréz egy darabból történő kovácsolásával készül, és gyárilag három alapvető funkcionális komponenssel van beépítve: egy automatikus kipufogószelep, egy alsó nyomószelep és egy független leágazásállító gömbcsap. Nincs szükség szórványos helyszíni összeszerelésre, jelentősen lerövidítve a padlófűtés beépítési idejét.

A belső precíz áramlási csatornák egyenletesen osztják el a fűtővíz áramlását, csökkentve a csővezeték vízáramlásának zaját; magas hőmérsékletnek ellenálló szilikon tömítő tömítéssel van felszerelve, amely stabil tömítést és szivárgásmentességet biztosít minden magas hőmérsékletű vízkeringtetési körülmény között egész évben.

A termék többféle ági specifikációt kínál a kiválasztáshoz, kompakt átfogó szerkezettel, amely helyet takarít meg a doboz számára, és polírozott felülettel a rozsdamegelőzés érdekében. Alkalmas lakossági lakásdekorációra, kereskedelmi helyiségekre, irodaházakra és különféle vízpadló fűtési projektekre, figyelembe véve a fűtési hőmérséklet egyenletességét, a beépítési kényelmet és a hosszú távú tömítési tartósságot.

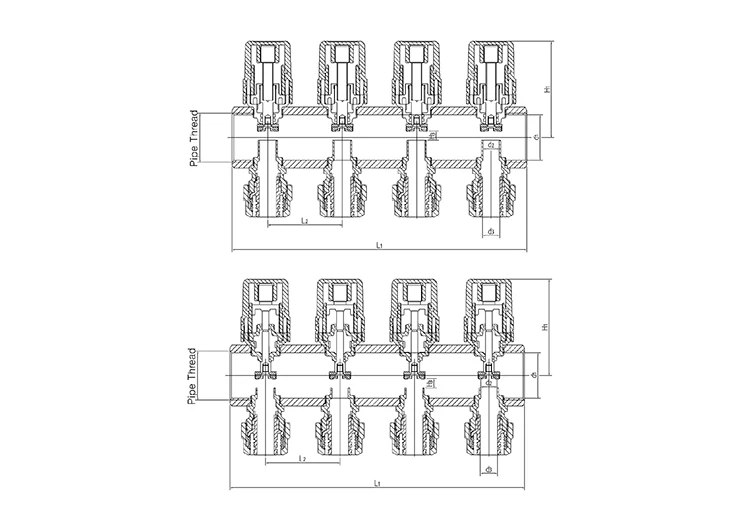

Műszaki paraméterek

Mi az a sárgaréz integrált elosztó a padlófűtési csőhöz?

A sárgaréz integrált padlófűtési csővezeték egy integrált és integrált szerkezetű sárga réz elosztó, amelyet kifejezetten padlófűtési csövekhez terveztek. Eltér a hagyományos különálló és összeszerelt elosztószelepektől. A kipufogó-, lefolyó- és leágazásvezérlő golyóscsapokhoz előre összeszerelve érkezik, és kifejezetten a fűtőköri víz elosztására és visszanyerésére szolgál a vizes padlófűtési rendszerben.

Kompatibilis a piacon lévő általános padlófűtési csövekkel, beleértve a PEX padlófűtési csöveket és a PEX-AL-PEX alumínium-műanyag kompozit fűtőcsöveket. A több üzletágra kiterjedő specifikációk lefedik a kisebb lakásdekorációs és nagyméretű kereskedelmi fűtési projektek igényeit.

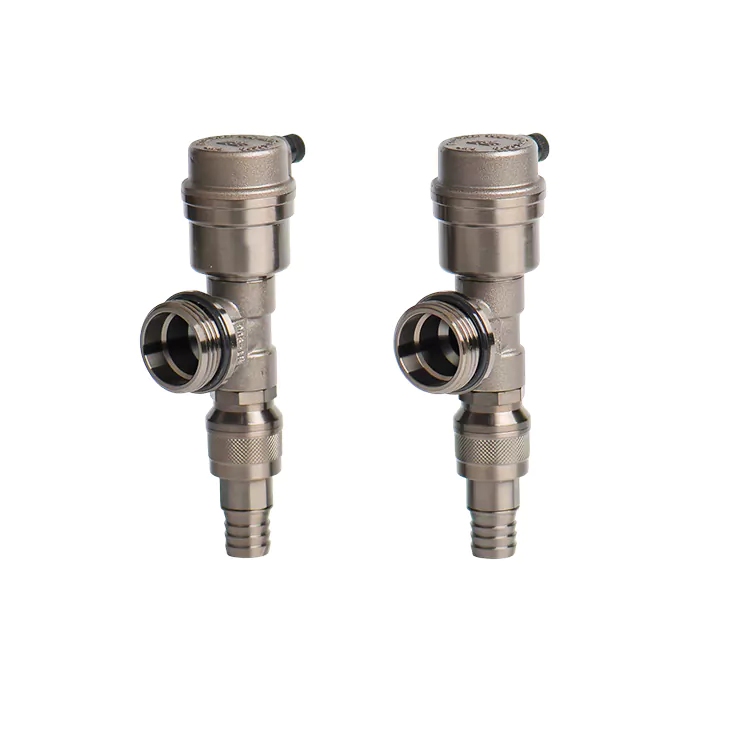

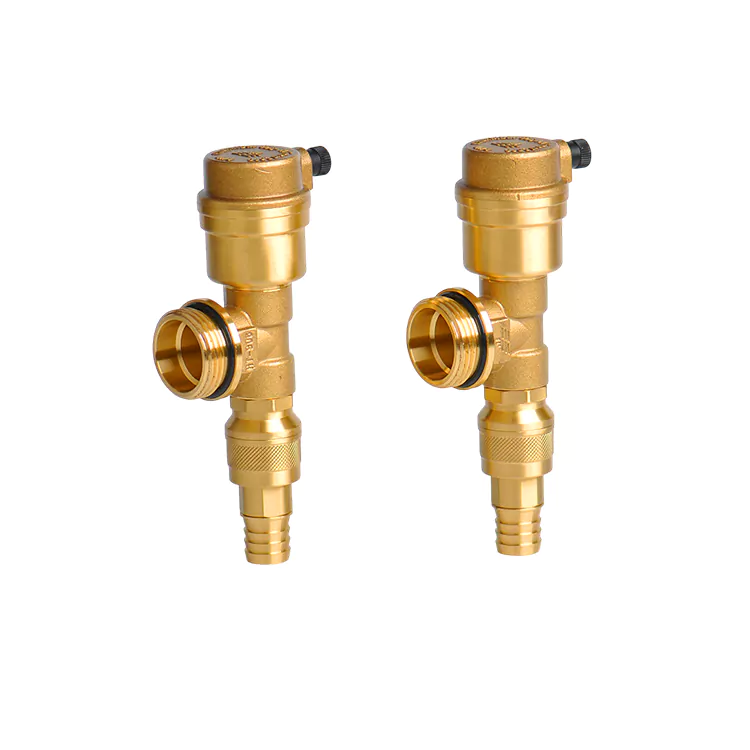

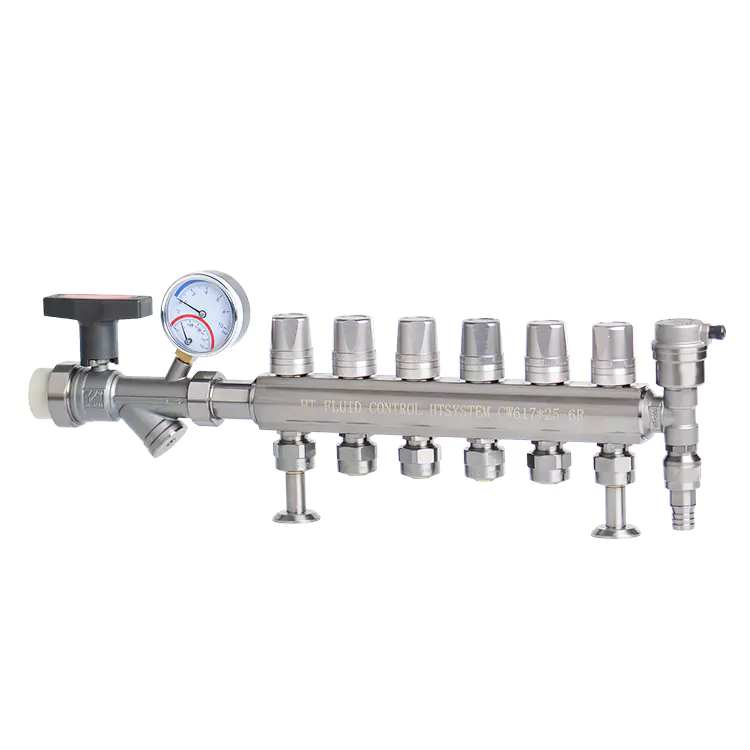

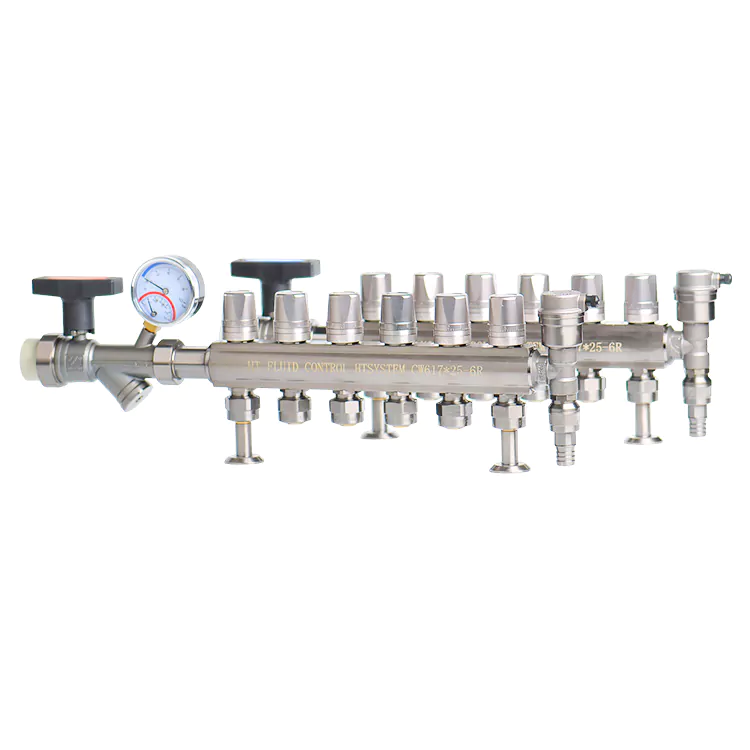

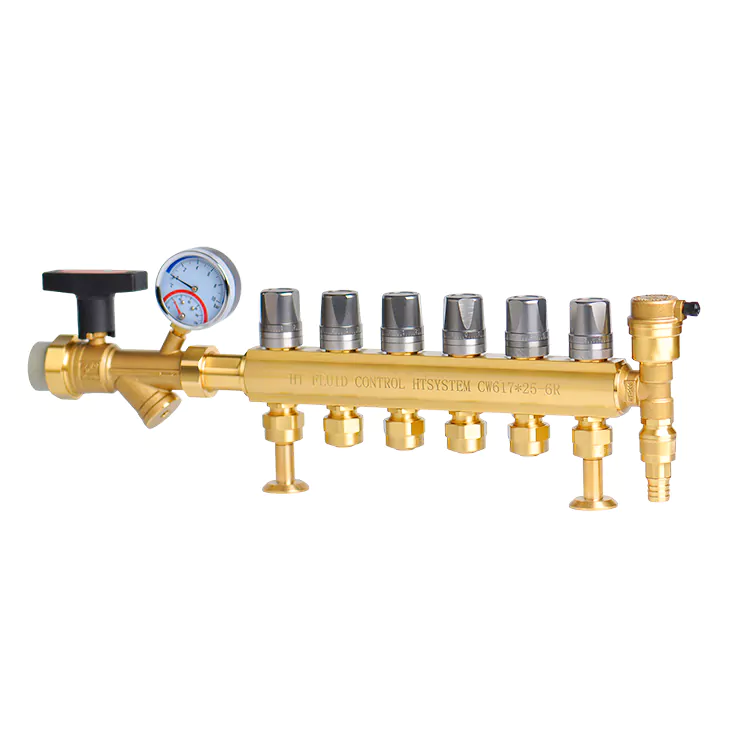

Az egység három szabványos komponenssel van felszerelve: egy felső automata kipufogószeleppel, egy alsó vízelvezető szeleppel és egy külön kapcsoló golyóscsappal minden ághoz. Ez az egyetlen berendezés egyidejűleg négy alapvető funkciót tud megvalósítani: a vízáramlás elosztását, a csőelvezetést, a szennyeződés elvezetését és az egyes ágak független ki- és bekapcsolását.

Termékfunkciók és alkalmazási forgatókönyvek

(1) A fűtési rendszer alapvető funkciója

1. A fűtővíz áramlásának kiegyensúlyozott eloszlása: A belső, precíz vízelvezető csatornák egyenletesen szállítják a meleg vizet a padlófűtési csövek minden szakaszához, elkerülve a túlzott vagy elégtelen vízáramlást egyetlen vezetékben, egyenletes fűtési hőmérsékletet biztosítva az egész házban, és csökkentve a helyi hőmérséklet-kiegyensúlyozatlanság problémáit.

2. Levegő gyors elvezetése a csövekben: A beépített automatikus kipufogószelep folyamatosan kiengedi a padlófűtés csöveiben felgyülemlett levegőt, kiküszöbölve a vízáramlási hatás által okozott rendellenes hangokat, és megakadályozza a levegő eltömődését, ami a fűtési keringés stagnálásához vezet.

3. A csövek rendszeres ürítése és tisztítása a szennyeződések eltávolítása érdekében: Az alsó integrált nyomószelep rendszeresen eltávolítja az üledéket, rozsdát és egyéb szennyeződéseket a csövekben, megakadályozva a padlófűtési csövek eltömődését és fenntartva a fűtővíz zökkenőmentes keringését.

4. Minden vezeték független leállítása, a teljes ház fűtésének befolyásolása nélkül: Minden csővezeték független szabályozó golyóscsappal van felszerelve. Ha a cső eltömődött vagy szivárog és karbantartásra szorul, csak a hibás ág zárható le anélkül, hogy a teljes padlófűtési rendszert le kellene kapcsolni, jelentősen csökkentve az üzemeltetésre és karbantartásra gyakorolt ​​hatást.

(2) Az alkalmazási forgatókönyvek részletes adaptációja

1. Lakossági vízpadlófűtési rendszer: Az egész ház padlófűtésének felújításához vagy új építési projektekhez kereskedelmi házakban és saját építésű házakban a kompakt test alkalmas otthoni kis padlófűtési dobozokhoz, és kompatibilis a hagyományos 2-6 soros előírásokkal kis méretű házaknál és 8-12 soros nagy méretű házaknál.

2. Utcafronti boltfűtési projekt: Nagy méretű padlófűtés szerelés üzletek és éttermek számára, többsoros specifikációk alkalmasak nagy nyitott terekre, hogy kielégítsék a különböző zónák hőmérsékletszabályozási igényét, az integrált tartozékok pedig csökkentik a helyszíni összeszerelés idejét és lerövidítik az üzlet dekorációs időszakát.

3. Kereskedelmi fűtési projektek irodaházakban és irodaházakban: Többszintes irodaházak központosított padlófűtési rendszere, kötegelt egységes beszerzés támogatása, a leágazó vezetékek számának szintfelosztás szerinti testreszabása, teljes körű mérnöki átvételi minősítést biztosítva, alkalmas nagyszabású HVAC pályázati projektekre.

Anyagelőnyök

1. A főtestet HPb59 sárgarézből egy darabban kovácsolják és alakítják ki.

A szeleptest falvastagsága megnövekedett, és az anyag sűrű, homoklyukak és pórusok nélkül. A HPb59 sárgaréz eleve kiváló oxidáció- és korróziógátló tulajdonságokkal rendelkezik. Magas hőmérsékletű fűtővíz hosszú távú szállítása során nem hajlamos a korrózióra, perforációra, így alkalmas a fűtési rendszer egész éves folyamatos keringetésére. A felület finoman polírozott a rozsdásodás megelőzésére, és nem hajlamos a vízkő vagy foltok felhalmozódására, ami elegáns és tartós megjelenést eredményez.

2. Magas hőmérsékletnek ellenálló szilikongumi tömítő tömítés

A mellékelt speciális szilikongumi tömítőtartozékok eltérnek a hagyományos gumitömítésektől. Kibírják a fűtési rendszer hosszú távú magas hőmérsékletű vízkeringését, és nem hajlamosak megkeményedésre, repedésre vagy zsugorodásra. A hosszú távú használat megőrzi a szoros tömítést, kiküszöbölve a vízszivárgás kockázatát az elosztó elágazási felületén.

3. Tartós anyagok a funkcionális kiegészítők illesztéséhez

Az elágazó gömbcsap sárgaréz testet használ, amely fluorgumi tömítőülékkel van kombinálva. Zökkenőmentesen működik, több tízezer nyitás és zárás után sem szivárog. Az automata kipufogószelep és a szennyvízszelep belső szelepmagjai korrózióállóak és ellenállnak a fűtővíz szennyeződéseinek és a hideg és meleg közötti váltakozó hőmérséklet-változásoknak, anélkül, hogy elakadnának vagy meghibásodnának.

Minőségellenőrzés és előnyei

1. Nyersanyagok előspektrális kimutatása

Minden HPb59 sárgaréz tuskó tételenkénti spektrális összetételvizsgálaton esik át. Az anyag ólomtartalma, cinkmentesítése, magas hőmérséklettel szembeni ellenállása és korrózióállósági mutatói szigorúan ellenőrzöttek. A szilikongumi tömítések és elágazó golyóscsapok esetében a magas hőmérsékletű ciklikus tartóssági és víznyomásos szivárgási teszteket külön-külön végzik el, hogy kiszűrjék az öregedés és az alkatrészek szivárgásának kockázatát.

2. A késztermékek 100%-os átfogó teljesítményvizsgálata

Minden integrált elosztócső-vízelosztó három alapvető teszten megy keresztül: a héj teljes víznyomásállóságán, a buborékos szivárgásérzékelésen és a többutas vízáramlás-elosztási egyensúlyon. Ezenkívül speciális ellenőrzéseket végeznek az elágazó menetek koaxialitása és a gömbcsap nyitásának és zárásának simaságára vonatkozóan, hogy elkerüljék az olyan gyakori hibákat, mint a menetszivárgás, az egyenetlen vízáramlás eloszlása ​​és a szelepelakadások magas hőmérsékletű fűtési körülmények között.

3. Teljes kötegelt kódolás nyomon követhetősége

Minden elosztó-vízelosztó egyedi, független tételkóddal van gravírozva. A kovácsolásból, megmunkálásból, alkatrész-összeszerelésből és tesztelésből származó gyártási folyamat adatai archiválva vannak, és teljes mértékben nyomon követhetők. Szállítás során sárgaréz anyag spektrális észlelési jegyzőkönyv és gyári víznyomás és légtömörség minőségi tanúsítvány egyidejűleg biztosítható, teljes mértékben megfelel a lakásdekorációs padlófűtés átvétel, a kereskedelmi HVAC projekt licitálás és a befejezési bejelentés követelményeinek.

4. Egyedülálló minőség-ellenőrzés Az integrált integrációs struktúra előnyei

Az összes kipufogó-, vízelvezető- és elágazó golyósszelep szabványos, előre beszerelt és gyárilag le van zárva, tesztelve. A különálló elosztó-vízelosztók helyszíni szétszórt összeszereléséhez képest jelentősen csökkenti az emberi szerelési hibák okozta szivárgási kockázatokat. A gyár zárt teljesítménye egységes és stabil, és a projekt helyszínén nincs telepítési hibakeresési küszöb.

Értékesítés utáni garancia

Külön minőségellenőrzési eljárást hoztunk létre a fűtési csőszerelvények számára. A sárgaréz alapanyagait tételenkénti spektrális vizsgálatnak vetik alá. A magas hőmérsékletű tömítőelemek és az elágazó golyóscsapok magas hőmérsékletű ciklusos és víznyomásos szivárgási tartóssági teszteken mennek keresztül. Minden készterméket átfogó víznyomás- és légtömörségi tesztnek vetik alá, és az elágazó szelepek menetkoaxiálisságát, valamint a szelep nyitásának és zárásának simaságát ellenőrizzük, hogy megakadályozzuk a vízszivárgást magas hőmérsékletű fűtési körülmények között.

Minden termék független tételkóddal van megjelölve. A teljes gyártási folyamat nyomon követhető. Anyagvizsgálati jegyzőkönyveket és gyári megfelelőségi igazolásokat tudunk biztosítani, amelyek megfelelnek a lakásdekorációs és műszaki padlófűtés átvételi szabványainak.

A termékekre 12 hónap eredeti gyári garancia vonatkozik. A műszaki személyzet útmutatást ad a csővezeték elrendezésével, a kipufogógázzal és a vízelvezetéssel kapcsolatos hibakereséssel kapcsolatban. Többnyelvű ügyfélszolgálat áll rendelkezésre a beszerzési megrendelésekhez, valamint az egyedi specifikációk támogatása a nagy léptékű padlófűtési projektekhez. Az eredeti gyári tömítőgyűrűket, elágazó golyóscsapokat és egyéb cserealkatrészeket hosszú távon szállítjuk.

Karbantartási ajánlások

1. Első kezelési útmutató a fűtési és vízrendszerekhez

A geotermikus fűtési rendszer kezdeti feltöltésekor és nyomás alá helyezésekor lassan nyissa ki az automata kipufogószelepet az elosztó tetején és a gyűjtővíz szelepeket, hogy teljesen kiürítse a levegőt a csövek belsejéből, amíg folyamatos tiszta víz nem folyik buborékok nélkül a kipufogónyílásból, majd zárja el. Lassan növelje a rendszer víznyomását, fokozatosan növelve a nyomást, hogy elkerülje a tömítések hirtelen nagynyomású sokkját, és megakadályozza a vízszivárgást a felületeken.

2. Napi rendszeres karbantartási eljárások

Minden fűtési szezon előtt nyissa ki az alsó leeresztő szelepet, hogy eltávolítsa a csővezetékben felgyülemlett üledéket, rozsdát és egyéb szennyeződéseket, hogy megakadályozza a csövek eltömődését. Hat havonta ellenőrizze a golyóscsapok, valamint a kipufogó- és leeresztő szelepek tömítettségét minden leágazó vezetékben. Kismértékű vízszivárgás esetén mérsékelten húzza meg a meneteket anélkül, hogy szétszerelné az elosztó- és vízgyűjtő szelepeket.

3. Karbantartási műveletek egyutas geotermikus csővezetékekhez

Ha a fűtési rendszer egy bizonyos geotermikus csővezetéke nem melegszik fel vagy szivárog, csak az adott leágazó vezetéknek megfelelő független gömbcsapot kell elzárni. A többi fűtési leágazó vezeték továbbra is kering, és a szokásos módon biztosítja a fűtést. A karbantartás befejezése és a víz bekapcsolása után nyissa ki az elágazó vezeték kipufogószelepét a felgyülemlett levegő elvezetéséhez és a normál fűtés helyreállításához.

4. Védelmi intézkedések hosszú távon leállított geotermikus fűtési rendszerekre

Ha a fűtési szezon végén a geotermikus fűtési rendszer hosszabb időre leáll, nyissa ki a leeresztő szelepet, hogy a teljes csővezetékben felgyülemlett minden víz kiürüljön, nehogy a csövek, valamint az elosztó és gyűjtővíz szelepek megrepedjenek a téli fagy miatt. Szárítsa meg az elosztó és gyűjtővíz szelepek felületén lévő vízfoltokat, tartsa szárazon a doboz belsejét, és lassítsa le a sárgaréz oxidációját és lerakódását.

GYIK

1. kérdés: Az osztott típusú elosztócsőhöz képest mik a fő előnyei a sárgaréz integrált padlófűtési csővezetékekhez az építéstechnika szempontjából?

V: A hagyományos osztott típusú elosztócső esetén a kipufogószelepeket, a vízelvezető szelepeket és az elágazó golyóscsapokat külön kell összeszerelni a helyszínen. Az összeszerelési folyamat bonyolult, és az emberi szerelési hibák könnyen szivárgást okozhatnak. Ez a termék gyárilag előre be van szerelve minden funkcionális alkatrészével. A gyár elvégzi a víznyomásos tömítési próbát, és a helyszínen csak a padlófűtési csövek csatlakoztatása szükséges. Ez jelentősen lerövidíti a dekoráció építési idejét, és csökkenti a csövek szivárgásának és átdolgozásának valószínűségét.

2. kérdés: Kompatibilis-e mind a PEX-csövekkel, mind az alumínium-műanyag padlófűtés kompozit csövekkel?

V: Teljesen kompatibilis. A termék szabványos leágazó csatlakozói a piacon kapható PEX fűtőcsövek és alumínium-műanyag kompozit padlófűtési csövek általános specifikációihoz használhatók. Lakberendezési és kereskedelmi projektekben, ahol mindkét típusú csövet alkalmazzák, nincs szükség az elosztó cseréjére. Kényelmesebb lesz a vásárlás és a készletkészítés.

3. kérdés: A HPb59 kovácsolt sárgaréz testből gyorsan felhalmozódik a vízkő és a rozsda a hosszú távú, magas hőmérsékletű vízáramlás hatására?

V: A HPb59 speciális fűtősárgaréz kiváló vízkő- és oxidációgátló tulajdonságokkal rendelkezik. A belső fal sima, egyszeri kovácsolás után nincsenek hézagok. Nincsenek halmozott sarkok a skála számára. A felületre polírozott rozsdagátló réteg megakadályozza a vízgőz általi oxidációt, és nem hajlamos a rozsdásodásra vagy eltömődésre a padlófűtés magas hőmérsékletű vízkeringtetési körülményei között egész évben.

4. kérdés: A beépített automatikus kipufogószelep gyakori kézi működtetést igényel?

V: Nincs szükség gyakori kézi működtetésre. A szelep teljesen automatikus kipufogószerkezet. Amikor levegő keletkezik a csőben, az automatikusan kiengedhető. Csak akkor, ha a padlófűtési rendszert először vízzel töltik fel, vagy az évszakváltáskor újra aktiválják, a kipufogó- és leeresztő szelepeket kézzel kell teljesen kinyitni a felgyülemlett levegő teljes kiürítéséhez. A napi használat automatikusan működtethető.

5. kérdés: A nagyméretű kereskedelmi és irodaházak padlófűtési projektjeihez milyen műszaki átvételi anyagok biztosíthatók?

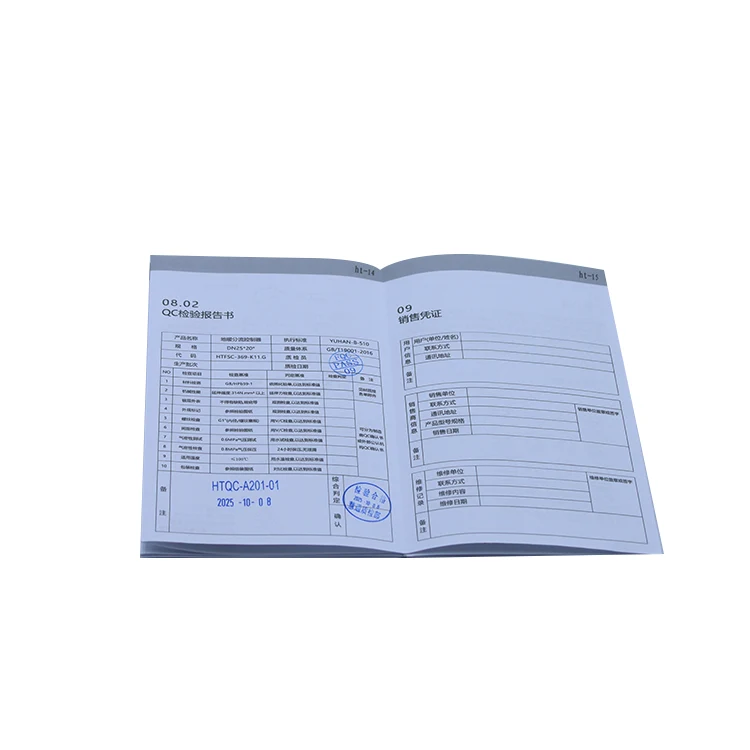

V: Minden szállítmány komplett HPb59 sárgaréz anyagspektroszkópiai vizsgálati jelentést, gyári víznyomásos légtömörségi minőségi tanúsítványt és kötegelt nyomonkövetési fájlt tartalmazhat. Mind a papír, mind az elektronikus változatot egyidejűleg szállítjuk, hogy megfeleljen a hazai lakásdekorációs padlófűtés átvételének, a tengerentúli HVAC projekt ajánlattételnek, a vámkezelésnek és a projekt befejezési bejelentésének minden felülvizsgálati követelményének.

6. kérdés: Ha az elágazástól független golyóscsap szivárog, szükséges-e a teljes elosztó-elosztó cseréje?

V: Nincs szükség általános cserére. A termék összes elágazó golyóscsapja, szilikon tömítő tömítése, kipufogó- és leeresztő szelepe eredeti, gyárilag független cserealkatrész. Csak akkor, ha a tömítő tömítés vagy a golyóscsap a szivárgási helyzetben meghibásodik, a megfelelő alkatrészeket külön lehet megvásárolni szétszereléshez és cseréhez, jelentősen csökkentve a padlófűtési rendszer hosszú távú karbantartási költségeit.
